Analog Devices Inc. HMC8413 Rauscharmer Verstärker
Der Analog Devices Inc. HMC8413 rauscharme Verstärker ist ein rauscharmer Breitband-Verstärker mit Galliumarsenid (GaAs), monolithischem Mikrowellen-integriertem Schaltkreis (MMIC) und pseudomorphic High Electron Mobility Transistor (pHEMT), der von 0,01 GHz bis 9 GHz betrieben wird.
Der HMC8413 bietet eine typische Gain von 19,5 dB und einen typischen Rauschfaktor von 1,9 dB. Das Bauteil verfügt über einen typischen Ausgangsschnittpunkt der dritten Ordnung (OIP3) von 35 dBm bei 0,01 GHz bis 7 GHz und benötigt von einer Versorgungsspannung von 5 V nur 95 mA. Die gesättigte Ausgangsleistung (PSAT) von 22 dBm (typisch) bei 0,01 GHz bis 7 GHz ermöglicht dem rauscharmen Verstärker als lokaler Oszillatortreiber (LO) für viele symmetrische, phasengleiche und Quadratur(I/Q)- oder Spiegelfrequenzunterdrückungsmischer von Analog Devices Inc. zu funktionieren.
Darüber hinaus verfügt der HMC8413 über Ein- und Ausgänge, die intern auf 50 Ω abgestimmt sind. Dadurch eignet sich das Bauteil hervorragend für Surface-Mount-Technology(SMT)-basierte Mikrowellenfunkapplikationen mit hoher Kapazität. Der HMC8413 ist in einem RoHS-konformen 6-Pin-LFCSP-Gehäuse von 2 mm × 2 mm untergebracht.
Merkmale
- Niedriger Rauschfaktor: 1,9 dB bei 0,01 GHz bis 7 GHz (typisch)
- Positive Einzelversorgung (selbstvorgespannt)
- Hohe Gain: 19,5 dB bei 0,01 GHz bis 7 GHz (typisch)
- Hoher OIP3: 35 dBm bei 0,01 GHz bis 7 GHz (typisch)
- RoHS-konformes 6-Pin-LFCSP-Gehäuse von 2 mm × 2 mm
Applikationen
- Prüf- und Messgeräte
- Kommunikationstechnik im Militärbereich
- Militärische Radaranlagen
- Telekommunikation

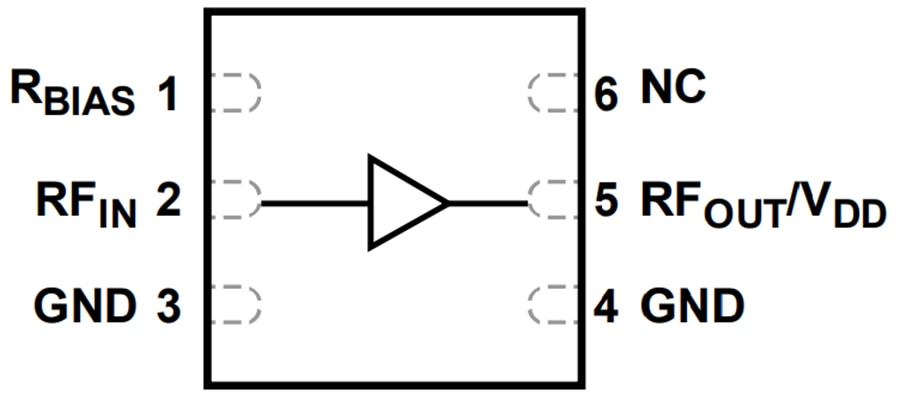

Funktionales Blockdiagramm
Verwandtes Development Tool
Analog Devices Inc. EV1HMC8413LP2F Verstärker-Evaluierungsboard
Zur Unterstützung der Benutzer bei der Evaluierung des HMC8413 rauscharmen Verstärkers von 0,01 GHz bis 9 GHz ausgelegt.
