Infineon Technologies BTF3080EJ Demonstrationsboard

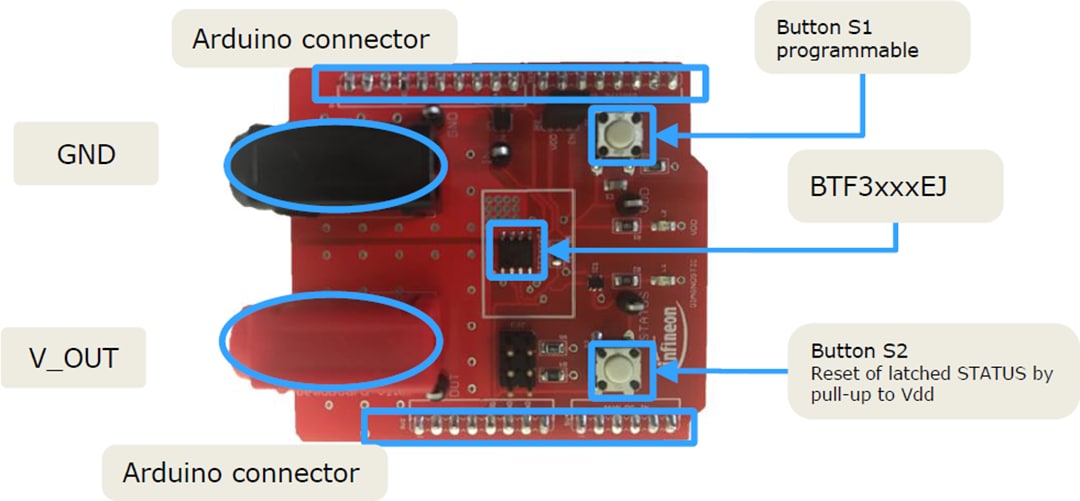

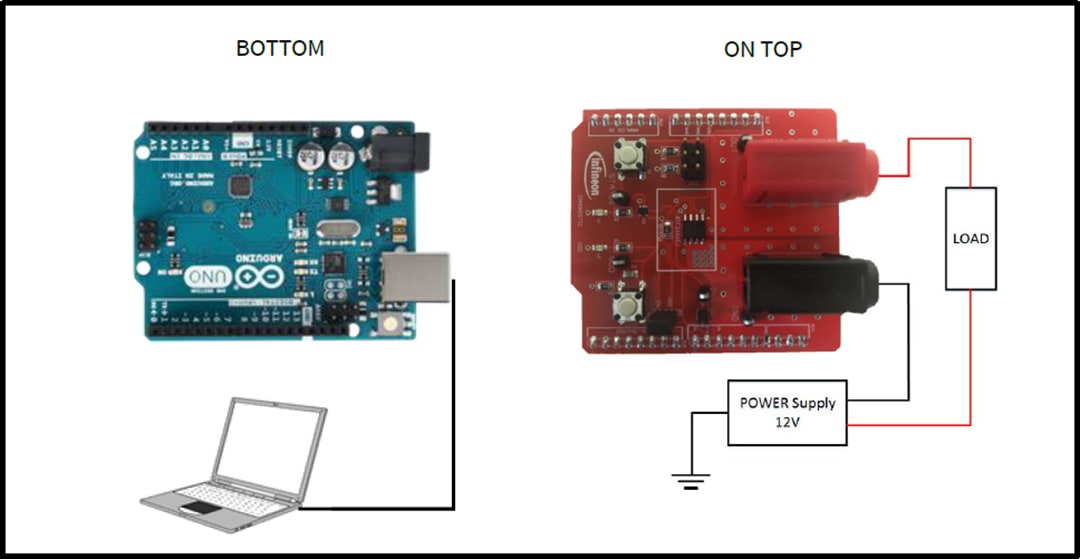

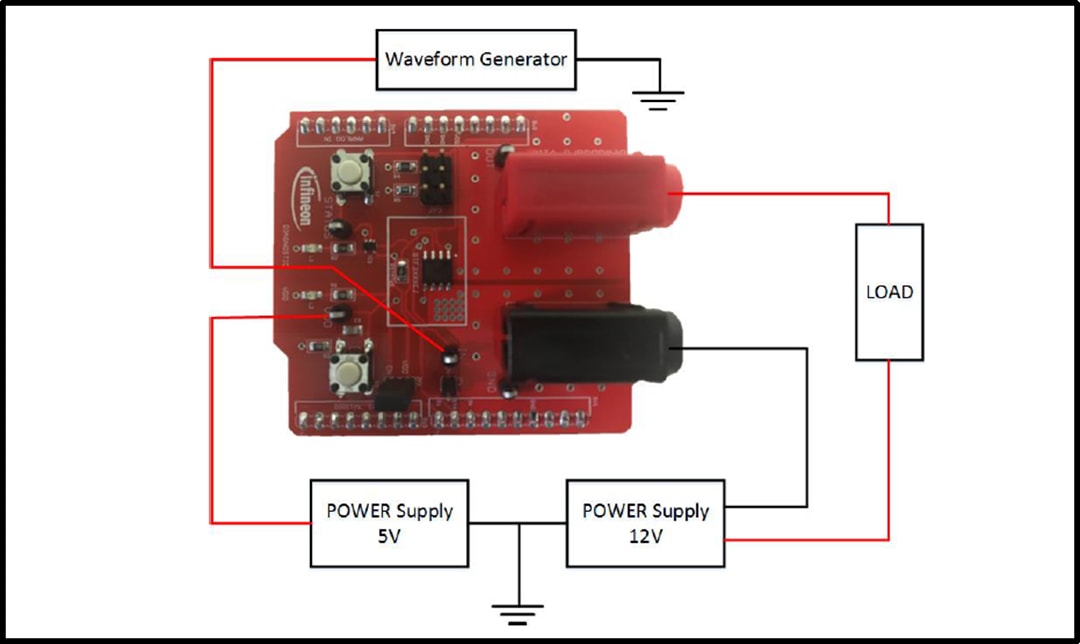

Das BTF3080EJ Demonstrationsboard (BTF3080EJDEMOBOARDTOBO1) von Infineon Technologies bietet eine Evaluierungsplattform für den BTF3080EJ intelligenten HITFET™ 80 mΩ -Einkanal-Low-Side-Leistungsschalter. Das BTF3080EJ Demonstrationsboard verfügt über ein vorbestücktes BTF3080EJ Bauelement in einem PG-TDSO-8-31-Gehäuse. Auf alle Bauelement-Pins kann direkt für Signalmessungen zugegriffen werden. Das BTF3080EJ Demonstrationsboard kann als eigenständiges Evaluierungstool oder zusammen mit einem Arduino UNO verwendet werden.

Das BTF3080EJ Demonstrationsboard kann entweder mit den allgemeinen Logik-I/O-Anschlüssen eines Mikrocontrollers oder mit einer PWM gesteuert werden. Das Demonstrationsboard enthält eine typische Applikations-Schaltung zur Steuerung des BTF3080EJ. Dieses Board bietet eine schnelle Evaluierung des Bauelements, des
Funktionsumfangs der Status-Verriegelung, des SRP-Funktionsumfangs, des ENABLE-Funktionsumfangs, des I_lim_trigger-Funktionsumfangs, des Einschalt-Funktionsumfangs im Sperrstromzustand und aller Schutzfunktionen.

Merkmale

Vorbestücktes BTF3050EJ Bauelement in einem PG-TDSO-8-31-Gehäuse mit freiliegendem Pad
Kompatibel mit Arduino und XMC1100 Boot-Kit
Bietet eine Dauerstromlast (30 V, 15 A) zwischen V_OUT und GND

Eine grüne LED zeigt an, wenn die Versorgungsspannung der Logikschaltung angeschlossen und eingeschaltet ist
Testpunkte für Ausgangsspannung, Eingangslogik, Status und Logikspannung
Eingangslogik und Status können über die Arduino-Schnittstelle überwacht werden
