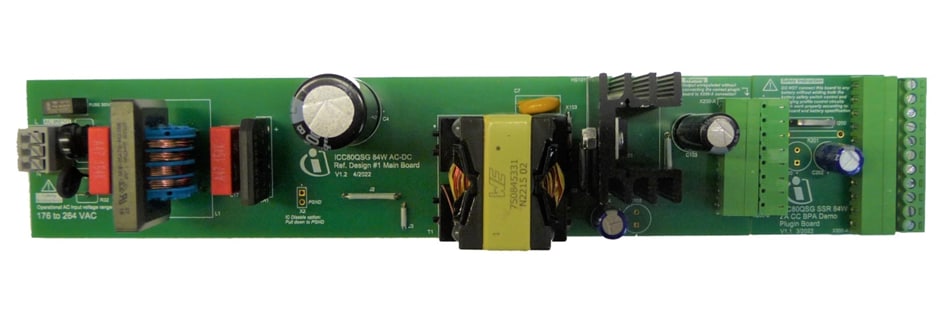

Infineon Technologies REF_AMIC 80qsg_84W2_BPA Referenzdesign-Board

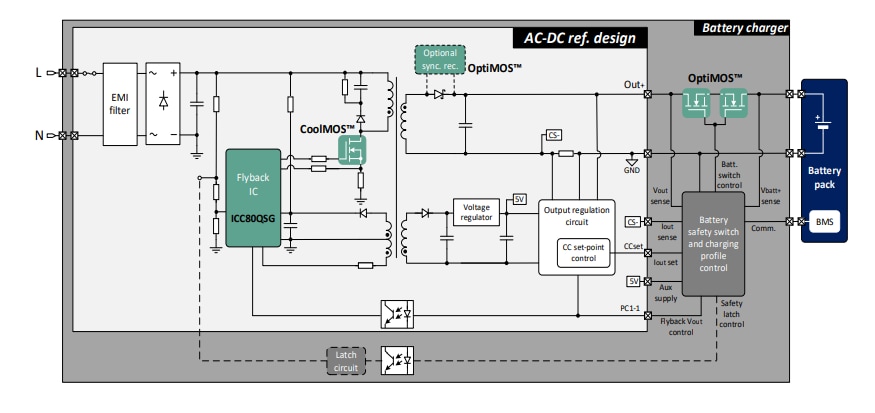

Das Infineon Technologies REF_ICC80QSG_84W2_BPA Referenzdesign-Board bietet ein Flyback-basiertes kleines 84-W-Gehäuse, das für Akkuladegeräte für E-Bikes ausgelegt ist. Das REF_ICC80QSG_84W2_BPA nutzt den ICC80QSG quasi-resonanten Flyback-Controller und den IPN70R450P7S MOSFET in einem schwalllötbaren SOT-223-Gehäuse. Das REF_ICC80QSG_84W2_BPA Board von Infineon implementiert die CoolMOS™-P7-700-V-Technologie in einem kostengünstigen Gehäuse.

Merkmale

Sekundärseitige Regelung mit einstellbarem CC-Ausgangs-Sollwert von 0,2 A bis 2 A
Unterstützt einen großen Ausgangslastbereich von 6 V bis 42 V
Voller Wirkungsgrad von mehr als 91 % bei einem Eingang von 230 V_{RMS_AC}

Durchschnittlicher Vierpunkt-Wirkungsgrad von mehr als 91 % bei einer Ausgangslast von 42 V
System-Standby-Leistung von weniger als 200 mW bei einem Eingang_{von 230 V RMS_AC}
