Murata Mehrschichtige EVA Keramikkondensatoren (MLCCs)

Die mehrschichtigen EVA Keramikkondensatoren (MLCCs) von Murata verfügen über eine erweiterte Kriechstrecke, die sowohl bei der Kriechstrecke als auch bei der Luftstrecke über 10 mm unterstützt. Die EVA-Baureihe eignet sich hervorragend für den Elektrofahrzeugmarkt (EV) und Applikationen, wie z. B. On-Board-Ladegeräte (OBCs), Wechselrichter und DC/DC-Wandler, Batterie-Managementsysteme (BMS) und drahtlose Leistungsübertragung (WPT). Diese sicherheitszertifizierten Y2 Klasse MLCCs wurden gemäß den Anforderungen von IEC60384-14 entwickelt, wodurch sie hochwirksam bei der Unterdrückung von Gleichtaktrauschen in EVs der nächsten Generation sind. Die Module bieten eine Nennspannung von 305 VAC/ 1.500 VDC, eine Spannungsfestigkeit von 2.000 VAC/ 60 s und 4.000 VDC/ 60 s sowie einen Kapazitätsbereich von 100 pF bis 4.700 pF.

Die EVA MLCCs von Murata sind in einem kompakten Gehäuse mit einem niedrigen 3,7 mm-Profil verfügbar. Die Metallanschlussanordnung dieser Kondensatoren ermöglicht eine höhere Elastizität, und die Bildung von Löt- und Biegerissen wird gemindert, was zu einer langfristigen Zuverlässigkeit führt. Die EVA-Baureihe ist AEC-Q200-qualifiziert und arbeitet in einem Temperaturbereich von -55 °C bis +125 °C.

Merkmale

  • Kriechstrecke, die sowohl bei der Kriechstrecke als auch bei der Luftstrecke über 10 mm unterstützt.
  • Erfüllt den Sicherheitsstandard IEC 60384-14
  • Erhöhte Spannungsfestigkeit
  • Geringe äquivalente Serieninduktivität (ESL)
  • Die Elastizität des Metallanschlusses verhindert die Bildung von Rissen beim Löten und Rissen bei der Durchbiegung
  • Gehäuse zur Oberflächenmontage mit niedrigem Profil
  • AEC-Q200-qualifiziert
  • RoHS und REACH konform

Applikationen

  • Y-Kondensator für OBCs, Wechselrichter und Schaltnetzteile
  • Unterhaltungselektronik
  • Industrie-Ausstattung
  • KFZ-Infotainment-/Komfortausstattung
  • KFZ-Antrieb/Sicherheitsausrüstung
  • Medizinische Geräte (GHF A/B/C-Klassen) mit Ausnahme von Implantat-Geräten

Technische Daten

  • Footprint: 8,4 mm x 6 mm und 12,7 mm x 6 mm
  • 3,7 mm Höhe
  • 100 pF bis 4.700 pF Kapazitätsbereich
  • Nennspannung: 305 VAC/ 1.500 VDC
  • Spannungsfestigkeit: 2.000 VAC/ 60 s und 4.000 VDC/ 60 s
  • -55 °C bis +125 °C Betriebstemperaturbereich

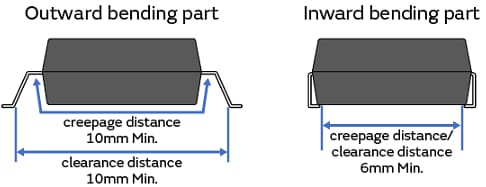

Kriechstrecke / Luftstrecke

Infografik - Murata Mehrschichtige EVA Keramikkondensatoren (MLCCs)
