EPCOS / TDK B58004 Mehrschicht-Piezo-Aktor mit passiviertem Stapel
Der EPCOS/TDK Mehrschicht-Piezo-Aktor bietet ein stabiles Design mit hohem Wirkungsgrad, das durch kleine Isolationszonen Polarisierungsrisse verhindert. Die hochaktive Stapeltechnologie B58004 bietet eine hohe Zyklus-Stabilität bei hohen Temperaturen, einen hohen Schmelzmetallverbund und eine Feuchtigkeitsbeständigkeit. Andere Funktionen umfassen innere Kupferelektroden, eine 160-V-Polarisierung und eine Kapazität von 3,0 µF (typisch) in einem Keramikgehäuse mit Abmessungen von 5,2 mm x 5,2 mm x 30 mm.
Merkmale
- Hochaktive Stapeltechnologie
- Aktor-Design mit hohem Wirkungsgrad und kleinen Isolationszonen
- Robustes Design, das Polarisierungsrisse verhindert
- Hochschmelzender Metallverbund
- Hohe Zuverlässigkeit
- Hohe Zyklusstabilität bei hohen Temperaturen
- Hervorragende Wiederstandsfähigkeit gegen Feuchtigkeit
Applikationen
- Nano positioning systems
- High-precision valve control for liquids and gases
- Bonding wire machines
Technische Daten
- Design
- RoHS-kompatible PZT-Keramik (Blei-Zirkonat-Titanat, PZT) mit einem hohen Kopplungsfaktor
- Innere Elektroden: Kupfer
- Gehäusegröße: 5,2 mm x 5,2 mm x 30 mm
- Passivierter Stapel
- Mit 160 V polarisiert
- Enthält SVHC-Substanz 12626-81-2
- Allgemeine technische Einstufungen
- Empfohlene Vorbelastung: 730 N
- Stapeloberflächen-Temperaturbereich: -40 °C bis +160 °C
- Lagertemperaturbereich: -25 °C bis +45 °C
- Spannungsbereich: -10 V bis +180 V
- Strombereich: -30 A bis +30 A
- Elektrische Spezifikationen
- Kapazität: 3,0 µF (typisch)
- Isolationswiderstand: >100 MΩ
- Hubweg bei 160 V (s): 59 µm ±10 %
- Bei 160 V (Q): 1,0 mC ±10 %
- Kapazität bei 160 V (C=Q/U): 6,20 µF ±10 %
- Energie bei 160 V (E=Q*U/2): 80 mJ ±10 %
- Steifigkeit bei 160 V (Kstack): 25,0 N/µm (typisch)

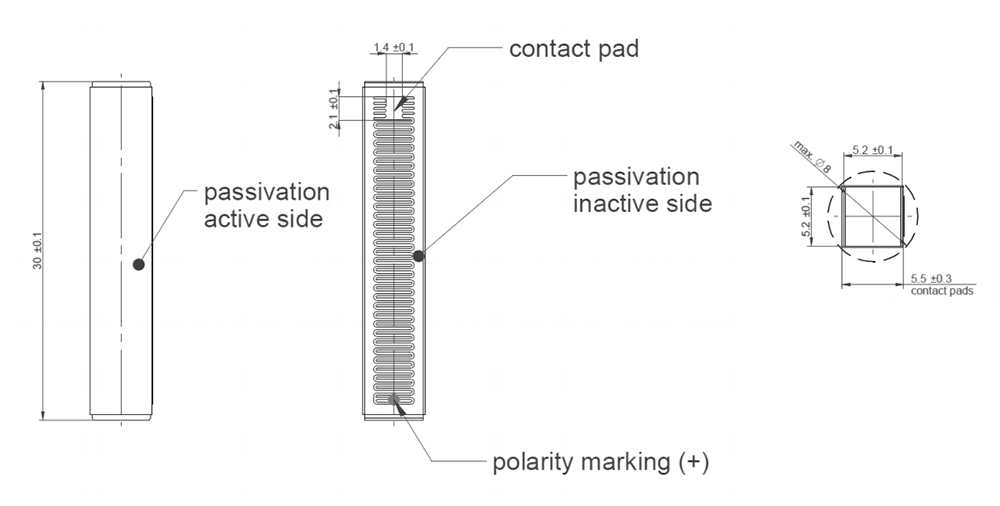

Abmessungen
Veröffentlichungsdatum: 2019-02-18
| Aktualisiert: 2023-08-31
