TE Connectivity FORGE Einschubsteckverbinder

Die TE Connectivity FORGE Einschubsteckverbinder sind modulare Bauteile für Entwickler von Leistungssystemen und elektrischer Hardware. TE Connectivity FORGE Einschubverstecker verfügen über eine modulare Werkzeugplattform, die eine Vielzahl von möglichen Konfigurationen bietet. In einem einzelnen Gehäuse können bis zu 10 Module untergebracht werden. Die FORGE Steckverbinder bieten die Flexibilität, dass in jedem Modul einer der fünf unterschiedlichen Kontakttypen verwendet werden kann. Aufgrund dieser Flexibilität erhalten Entwickler Lösungen, die besser zu ihren Anwendungen passen, ohne Kompromisse beim Gehäuse eingehen zu müssen. Darüber hinaus können Entwickler FORGE Steckverbinder einsetzen, um die Herstellung neuer Gehäusewerkzeuge zu umgehen, wenn eine neue Konfiguration benötigt wird.

Merkmale

  • High modularity
    • Available configurations include 2x2 through 2x5 as well as a 1x5 configuration
    • In each module, any one of the five different contact types can be used, ranging from very high power (size #0) to signal contacts (size #22)
  • Efficient design - size #0 and size #4 touch-proof pin contact designs
  • Ability to use existing tooling and contacts makes it easy to use
    • Leverage existing infrastructure of application tooling
    • Compatible with existing and commonly used contacts

Applikationen

  • Data centers
  • Industrial
  • Energy
  • Medical

Technische Daten

  • -40°C to +105°C operating temperature
  • 16.8N insertion force (maximum)
  • 10.6N extraction force (maximum)
  • 250 cycles minimum durability
  • Voltage rating
    • 50VAC (size #22 signal contacts)
    • 250VAC (power contacts)
  • 5000MΩ (minimum) insulation resistance

Videos

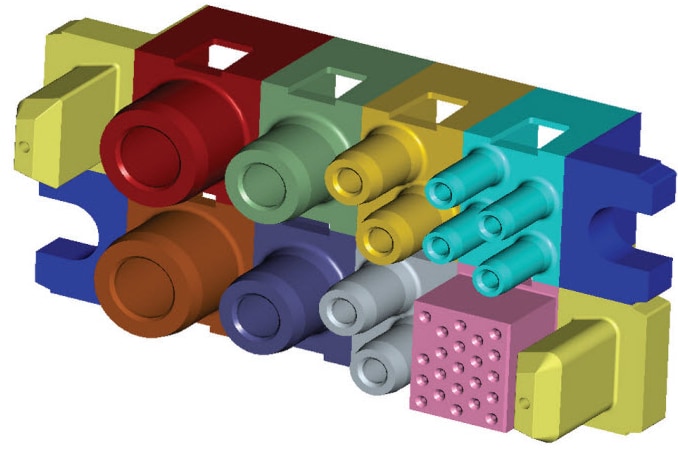

Five Module Types

TE Connectivity FORGE Einschubsteckverbinder
Veröffentlichungsdatum: 2016-03-07 | Aktualisiert: 2022-03-11
