HSEC8-109-01-L-RA-L2-TR

Name: Samtec HSEC8-109-01-L-RA-L2-TR
Brand: Samtec
SKU: 200-HSEC81901LRAL2TR
Price: 5.51 CHF
Availability: OutOfStock

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-HSEC81901LRAL2TR

Herst.- Nr.:

HSEC8-109-01-L-RA-L2-TR

Herst.:

Samtec

Beschreibung:

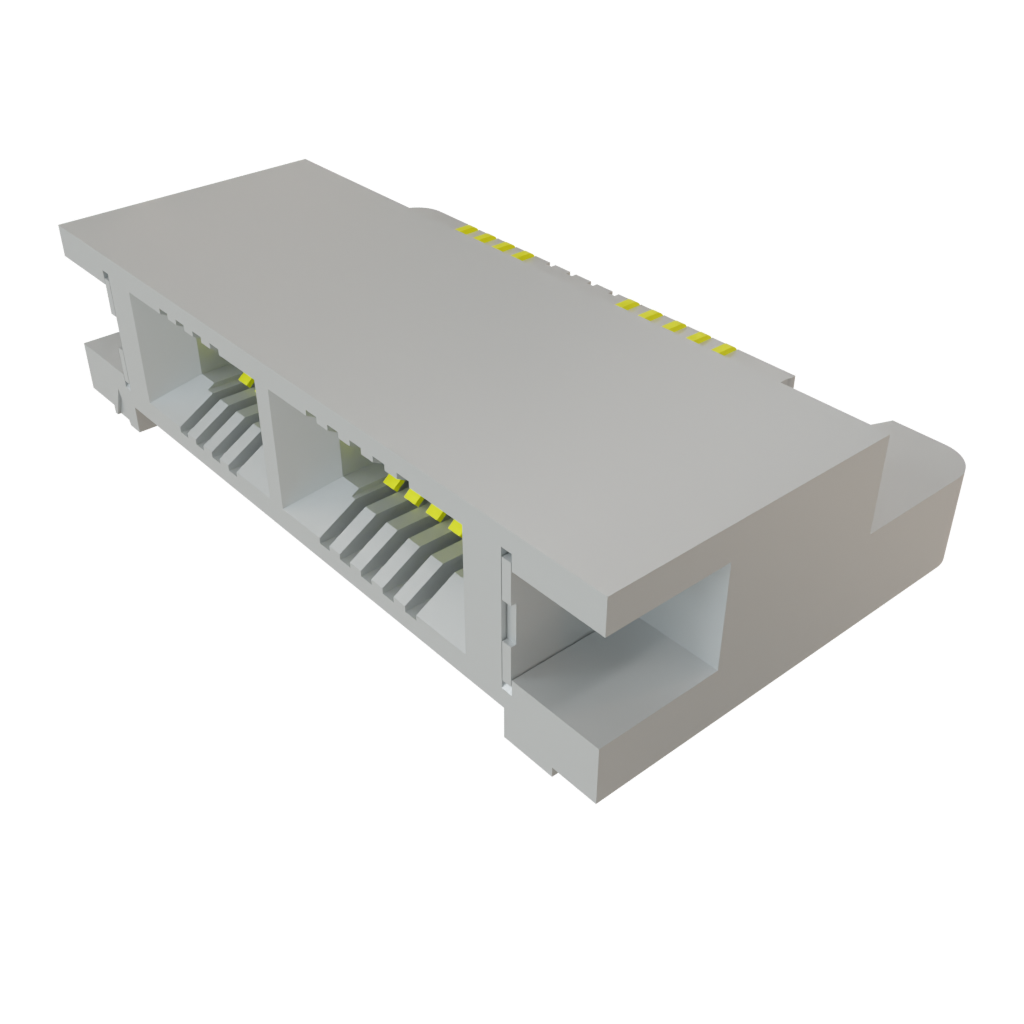

Standard-Leiterplattenrandverbinder 0.80 mm High-Speed Power/Signal Combo Edge Card Connector

Datenblatt:

HSEC8-109-01-L-RA-L2-TR Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec HSEC8-109-01-L-RA-L2-TR

Verfügbarkeit

Lagerbestand:: Nicht auf Lager

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 14 Wochen Geschätzte Produktionszeit des Werks.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 5.51	CHF 5.51
	CHF 4.98	CHF 124.50
	CHF 4.63	CHF 231.50
	CHF 4.41	CHF 441.00
Ganzes Reel (Sie bestellen ein Vielfaches von 250)
	CHF 4.41	CHF 1’102.50
	CHF 4.07	CHF 2’035.00

Alternativverpackung

Herst. Teilenr.:

HSEC8-109-01-L-RA-L2

Verpackung:

Tray

Verfügbarkeit:

Auf Lager

Preis:

CHF 4.67

Min:

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Standard-Leiterplattenrandverbinder
RoHS:
Produkt:	Sockets
Anzahl der Positionen:	18 Position
Abstand:	0.8 mm
Montageart:	Mounting Peg
Kontaktüberzug:	Gold
Serie:	HSEC8
Marke:	Samtec
Kontaktmaterial:	Beryllium Copper
Land der Bestückung:	Not Available
Land der Verbreitung:	Not Available
Ursprungsland:	CN
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Maximale Betriebstemperatur:	+ 125 C
Minimale Betriebstemperatur:	- 55 C
Anzahl der Zeilen:	2 Row
Verpackung:	Reel
Verpackung:	Cut Tape
Produkt-Typ:	Standard Card Edge Connectors
Verpackung ab Werk:	250
Unterkategorie:	Card Edge Connectors
Handelsname:	Edge Rate

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Datenblatt

HSEC8-109-01-L-RA-L2-TR Datenblatt (PDF)

Images


Specification Sheets

Technical Resources

Test Report (PDF)

CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

HSEC8 Edge Rate® Hochgeschwindigkeits-Edge-Karten-Steckverbinder

Samtec HSEC8 Edge Rate® Hochgeschwindigkeits-Edge-Karten-Steckverbinder sind Teil der Produktlinie von +28-GBit/s-Lösungen. Die Steckverbinder verfügen über das robuste Edge-Rate-Kontaktsystem, das für eine hohe Signalqualität und mehrere Steckzyklen ausgelegt ist. Optionen für Kartensteckplätze umfassen 1,60 mm (0,062 Zoll) und 2,36 mm (0,093 Zoll). Zu den verfügbaren Optionen gehören Schweißlaschen, Boardverriegelungen und Kabelverriegelungen.

Hochgeschwindigkeits-Edge-Karten-Steckverbinder

Samtec Hochgeschwindigkeits-Edge-Karten-Steckverbinder verfügen über eine große Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm, 0,8 mm, 1 mm, 1,27 mm, 1,6 mm und 2 mm. Montagewinkel umfassen gerade, rechts und vertikal. Diese Steckverbinder werden in einer großen Auswahl von Montagesrten, wie z. B. Edge-Montage, Board-Verriegelung, Montagehaken, SMD/SMT, Spreizmontage, Durchsteckmontage und mehr angeboten. Die Anzahl der Positionen auf den Hochgeschwindigkeits- Edge-Karten-Steckverbindern von Samtec reicht von 8 bis 300.

Robuste SI-System-Steckverbinder für Embedded-Vision

Samtec Robuste SI-System-Steckverbinder für Embedded-Vision sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Die Anzahl der Positionen reicht von 10 bis 200, während die Montagewinkel gerade, rechts und vertikal umfassen. Die robusten SI-System-Steckverbinder für Embedded Vision von Samtec bieten Stapelhöhen von nur 5 mm. Das Produktportfolio umfasst Stiftleisten, Sockel, Mischpol-Steckverbinder, Anschlussbuchsen und Steckverbinder. Anschlussarten umfassen Lötzinn und Lötpin.

Robuste SI-System-Steckverbinder für die Automatisierung

Samtec Robuste SI-System-Steckverbinder für die Automatisierung sind in einer großen Auswahl von Stapelhöhen, Anschlussarten und Anzahl von Reihen verfügbar. Die Montagewinkel umfassen rechts, gerade und vertikal. Die Anzahl der Positionen reicht von 10 bis 200. Die robusten SI-System-Steckverbinder für die Automatisierung von Samtec sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Das Produktportfolio umfasst Steckverbinder, Stiftleisten, Anschlussbuchsen, Sockel und Mischpol-Steckverbinder.
