TSW-220-25-L-S-RA

Name: Samtec TSW-220-25-L-S-RA
Brand: Samtec
SKU: 200-TSW22025LSRA
Price: 3.13 CHF
Availability: InStock

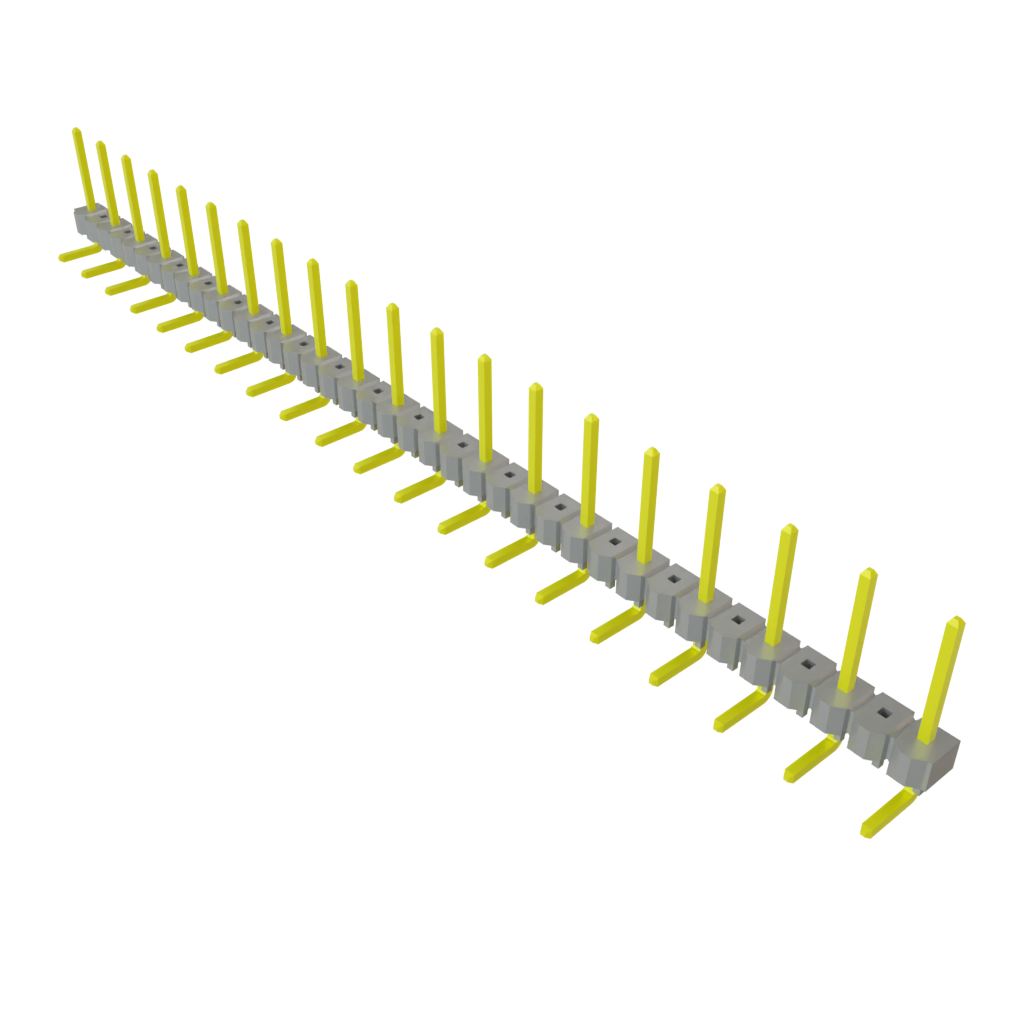

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-TSW22025LSRA

Herst.- Nr.:

TSW-220-25-L-S-RA

Herst.:

Samtec

Beschreibung:

Sockel & Kabelgehäuse Classic PCB Header Strips

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec TSW-220-25-L-S-RA

Verfügbarkeit

Lagerbestand:: Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.

66 Kann in 20 Tagen versandt werden

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 3.13	CHF 3.13
	CHF 3.01	CHF 150.50
	CHF 2.90	CHF 290.00
	CHF 2.58	CHF 1’290.00

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Sockel & Kabelgehäuse
RoHS:
Produkt:	Headers
Typ:	Pin Header
Anzahl der Positionen:	20 Position
Abstand:	5.08 mm (0.2 in)
Anzahl der Zeilen:	1 Row
Montageart:	Through Hole
Montage:	Solder Pin
Montagewinkel:	Right Angle
Kontakt-Gender:	Pin (Male)
Kontaktüberzug:	Gold
Länge der Mating-Position:	8.13 mm (0.32 in)
Länge des Abschlussstiftes:	2.54 mm (0.1 in)
Serie:	TSW
Anwendung:	Board-to-Board, Cable
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Verpackung:	Bulk
Marke:	Samtec
Kontaktmaterial:	Phosphor Bronze
Nennstrom:	4.3 A, 4.6 A, 5.2 A, 5.7 A, 6.3 A
Entflammbarkeitseinstufung:	UL 94 V-0
Gehäusematerial:	Polybutylene Terephthalate (PBT)
Produkt-Typ:	Headers & Wire Housings
Verpackung ab Werk:	1
Unterkategorie:	Headers & Wire Housings
Nennspannung:	400 VAC, 450 VAC, 500 VAC, 515 VAC, 550 VAC

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Images


Models

TSW-220-25-L-S-RA Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

Konformitätscodes

USHTS:: 8536694040
ECCN:: EAR99

Ursprungsklassifikationen

Ursprungsland:: Vereinigte Staaten
Herstellungsland:: Nicht lieferbar
Land der Verbreitung:: Nicht lieferbar

Zum Zeitpunkt der Lieferung kann sich das Land ändern.

TSW Stiftleisten zur Durchsteckmontage, 2,5–0,6 mm

Die Samtec TSW Vierkantpfosten-Stiftleisten zur Durchsteckmontage bieten einen Spannungsbereich von 400 VA bis 550 VAC, einen Nennstrom von 6,3 A und eine Konstruktion aus Phosphorbronze. Bei diesen Stiftleisten von TSW handelt es sich um ein Produkt mit verlängerter Lebensdauer (Extended Life Product™ – E.L.P.™). Die Beurteilung hat ergeben, dass das Produkt mindestens zehn Jahre lang mit flüssigem Mischgas (MFG – Mixed Flowing Gas) verwendet werden kann und eine große Anzahl von Steckzyklen (250 bis 2500) übersteht. E.L.P.- Produkte werden nach strengen Standards getestet. Dabei wird der Durchgangswiderstand unter simulierten Lager- und Feldbedingungen geprüft. Die Samtec TSW Vierkantpfosten-Stiftleisten zur Durchsteckmontage sind in Versionen mit einer einzelnen Reihe, zwei Reihen und drei Reihen erhältlich und können innerhalb eines Temperaturbereichs von -55 °C bis +125 °C verwendet werden.
