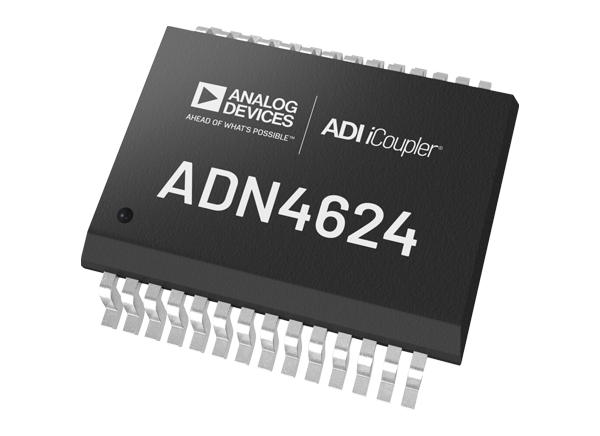

Analog Devices Inc. ADN4624 Vierkanal-LVDS-2,5-Gigabit-Isolator
Der Analog Devices Inc. ADN4624 Vierkanal-LVDS-2,5-Gigabit-Isolator ist ein signalisolierter Buffer, der bei bis zu 2,5 GBit/s mit sehr geringem Jitter arbeitet. Das Bauteil integriert die iCoupler®-Technologie, die für den Hochgeschwindigkeitsbetrieb verbessert wird, um eine galvanische Drop-in-Trennung von LVDS-Signalketten zu bieten. Die AC-Kopplung und/oder Pegelverschiebung zu den LVDS-Empfängern und von den LVDS-Treibern ermöglicht die Isolierung von anderen Hochgeschwindigkeitssignalen, wie z. B. Strommodus-Logikschaltung (CML).
Merkmale
- LVDS-Isolatoren von 5,7 kVrms
- Mit den TIA/EIA-644-A LVDS-Signalpegeln konform
- Vierkanal-Konfiguration
- Alle Datenraten bis zu einer 2,5-GBit/s-Schaltung mit geringem Jitter
- Gesamtbandbreite über vier Kanäle von 10 GBit/s
- Typische Laufzeitverzögerung von 2,15 ns
- Typischer Jitter: 0,82 psrms zufällig, 40 ps Gesamtspitze
- 1,8-V-Versorgungen mit geringem Stromverbrauch
- ±8 kV IEC 61000-4-2 ESD-Schutz über die Isolationsbarriere
- Hohe flüchtige Gleichtaktsicherheit: 100 kV/μs (typisch)
- Sicherheitszertifizierungen und behördliche Genehmigungen (28-Pin-SOIC_W_FP-Gehäuse)
- UL (ausstehend): 5.700 VRMS für 1 Minute gemäß UL 1577
- CSA Component Acceptance Notice 5A (ausstehend)
- VDE-Konformitätszertifikat (ausstehend)
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 849 VPEAK (Betriebsspannung)
- Refresh aktivieren oder deaktivieren (Prüfung der Ausgangskorrektheit bei niedriger Geschwindigkeit)
- Betriebstemperaturbereich: -40 °C bis +125 °C
- 28-Pin-SOIC-FP-Gehäuse mit großem Gehäuse und feinem Rastermaß sowie einer Kriech- und Luftstrecke von 8,3 mm
Applikationen
- Isolierte Video- und Bilddaten
- Analog-Frontend-Isolierung
- Isolierung auf Datenebene
- Isolierte Hochgeschwindigkeitstaktgeber und Datenverknüpfungen
- Multi-Gigabit-Serialisierung/Deserialisierung (SERDES)
- Optischer Board-to-Board-Ersatz (z. B. Kurzstrecken-Glasfaser)
Weitere Ressourcen
Einfache Berechnung des Abtast-Taktjitters für isolierte Präzisions-Hochgeschwindigkeits-DAQs
Der Jitter im Signal (oder Takt), der den S&H-Schalter in einem ADC steuert, beeinflusst die SRV-Leistungsfähigkeit von Präzisions-Hochgeschwindigkeits-DAQ-Signalketten. Das Verstehen der Fehlerquellen, die zum Gesamt-Jitter beitragen, ist bei der Auswahl von Komponenten wichtig.
