Linear Technology / Analog Devices LT8640S-2 Silent-Switcher-Abwärtswandler
Linear Technology/Analog Devices LT8640S-2 Silent Switcher-Abwärtswandler sind synchrone Regler mit Silent Switcher
®-Architektur. Diese Switcher sind zur Reduzierung von EMI-Emissionen und einen hohen Wirkungsgrad bei hohen Schaltfrequenzen ausgelegt. Die LT8640S-2 Switcher bieten eine Spitzenstrom-Modussteuerung mit einer minimalen Einschaltdauer von 30 ns, die bei hohen Schaltfrequenzen hohe Abwärtsregelverhältnisse ermöglicht. Darüber hinaus bieten diese Switcher einen extrem niedrigen Ruhestrom im Burst-Mode
®-Betrieb. Zu den typischen Applikationen gehören Universal-Abwärtswandler, Stromversorgung für Automotive und Industrie.
Merkmale
- Silent Switcher®-Architektur:
- Extrem niedrige EMI-Emissionen
- Optionale Frequenzspreizungsmodulation
- Erzwungener kontinuierlicher Modus
- Ausgangs-Soft-Start und Führungsfolge
- Spitzenstrommodus mit einer minimalen Einschaltdauer von 30 ns
Technische Daten
- Hoher Wirkungsgrad bei hoher Frequenz:
- Bis zu 96 % Wirkungsgrad bei 1 MHz und 12 VIN bis 5 VOUT
- Bis zu 96 % Wirkungsgrad bei 2 MHz und 12 VIN bis 5 VOUT
- Großer Eingangsspannungsbereich von 3,4 V bis 42 V
- Extrem niedriger Ruhestrom im Burst Mode®-Betrieb
- 2,5 μA IQ bei Regelung von 12 VIN bis 3,3 VOUT
- Ausgangswelligkeit von weniger als 10 mVP-P
- 6 A maximaler kontinuierlicher Ausgangsstrom, 7 A Spitzenausgangsstrom
- Schnelle minimale Einschaltzeit: 30 ns
- Niedriger Dropout unter allen Bedingungen: 100 mV bei 1 A
- Anpassbarer und synchronisierbarer Frequenzbereich von 200 kHz bis 3 MHz
- Kleines 24-Pin-LQFN-Gehäuse von 4 mm × 4 mm
{"IsParent":false,"RelatedContentTitle":"Verwandte Produkte","ModuleId":65006,"MarketingIds":["107061571"]}

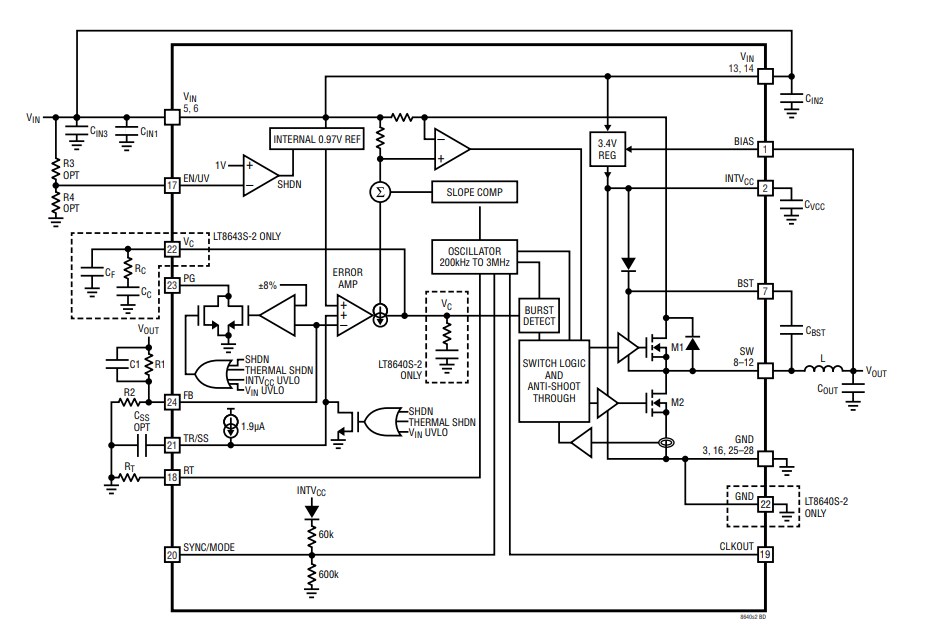

LT8640S-2 Switcher - Blockdiagramm
LT8640S-2 Switcher - Applikations-Schaltungsdiagramm

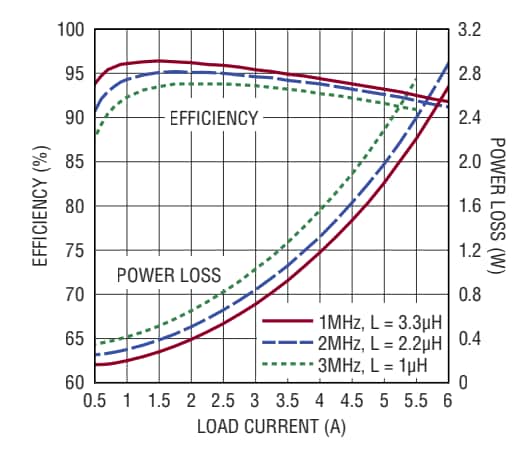

LT8640S-2 Switcher - Leistungsdiagramm
