NXP Semiconductors FXTH8715 Reifendrucküberwachungssensoren (TPMS)
Freescale FXTH8715 Reifendrucküberwachungssensoren (TPMS) sind hoch integrierte TPMS mit dem kleinsten Gehäuse-Footprint, nur 7x7mm, der am Markt erhältlich ist. Diese Geräte bieten Übertagungsleistung bei geringstem Stromverbrauch (weniger als 8mA Idd). Sie bieten außerdem die größte Speichergröße (8kB), die derzeit erhältlich ist, sowie eine einzigartige Dual-Achsen-Beschleunigungsmesserarchitektur. Diese TMPS-Lösung integriert einen 8-Bit-Mikrocontroller (MCU), einen Drucksensor, XZ-Achsen- oder Z-Achsen-Beschleunigungsmesser und RF-Transmitter. Diese Geräte mit Druckbereich von 100-1500kPa unterstützen Mittel- und Schwerlastwagen, Busse und Baufahrzeuge. Diese TPMS-Märkte werden hauptsächlich von verbesserter Sicherheit und Anforderungen an die Fahrzeugflottenveraltung vorangetrieben.

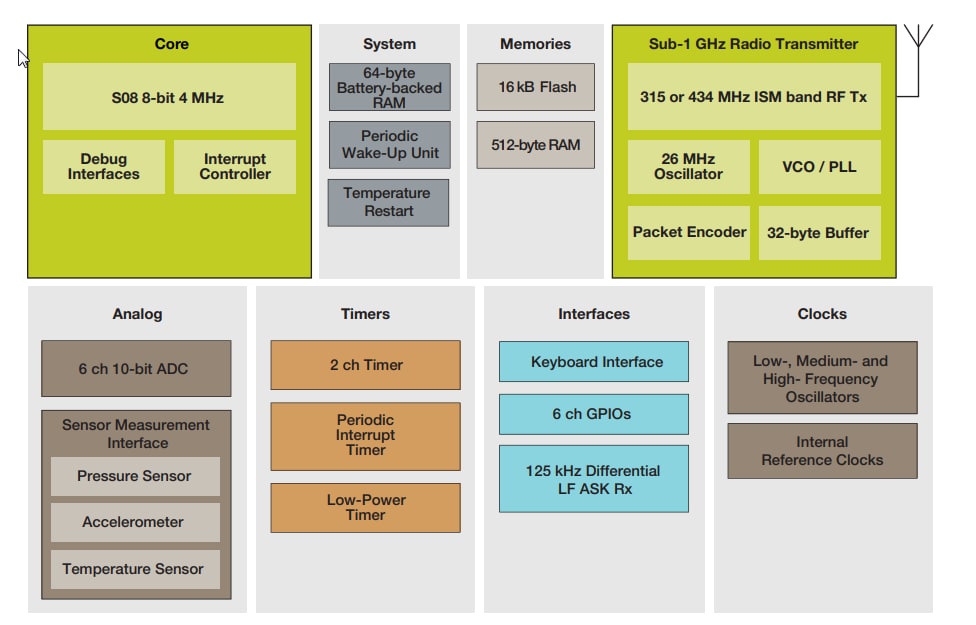

This TPMS solution integrates an 8-bit microcontroller (MCU), pressure sensor, XZ-axis or Z-axis accelerometer and RF transmitter. These devices, with pressure ranges from 100kPa to 1500kPa, supports medium and heavy duty trucks, buses, and construction vehicles.
Merkmale
- 7.0mm x 7mm x 2.2mm QFN package enables visible solder joint for inspection
- 100kPa to 1500kPa pressure range
- Z-axis or dual XZ-axis accelerometers
- Accelerometer standard or precision tolerances available
- High precision tolerance available for pressure
- Low-power wake-up timer and periodic reset driven by LFO
- Dedicated state machines for reduced power consumption
- 8-bit MCU/S08 core with SIM, interrupt and debug/monitor
- 512 Bytes RAM / 16k Flash (8k for NXP library, 8k for applications)
- Internal 315MHz to 434MHz RF transmitter
- Internal 125kHz LF receiver
- Six multipurpose GPIO pins (including two A/D inputs)
