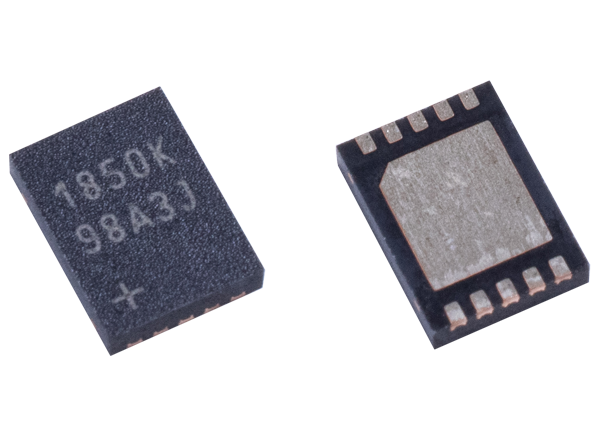

Maxim Integrated MAX31850/51 Digitalwandler für Thermoelemente

Die MAX31850 / MAX31851 kaltstellenkompensierten 1-Wire-Digitalwandler für Thermoelemente von Maxim Integrated sind präzise Digitalwandler-ICs für Thermoelemente, die die Konstruktion erleichtern und Systemkosten reduzieren. Die 1-Wire-Schnittstelle vereinfacht dank dem geringen Verdrahtungsaufwand Multi-Thermoelementsysteme. Jede Komponente verfügt über einen 64-Bit seriellen Code, der auf eine integrierten ROM gespeichert ist. Außerdem verfügen sie über vier Pin-programmierbare Bits, so dass die 16 Sensor-Platzierungen auf einem Bus erkannt werden können. Die MAX31850 / MAX31851 vereinfachen die Systemfehlerverwaltung und Fehlerbehebung durch Erkennen der Kurzschlüsse bei Thermoelementen auf GND oder V_CC. Diese Komponenten erkennen außerdem geöffnete Thermoelemente. Sie eignen sich ideal für eine Vielzahl von Anwendungen einschließlich industrielle Präzisionswärmeüberwachung, medizinische Geräten, Solartechnik, Automobilen und mehr.

Merkmale

Ease and speed system design
- Integrate all of the required functions of a discrete solution
  - ADC, precision amplifier, temperature sensor for cold-junction compensation, 1-wire communication interface
- Versions available for several thermocouple types
  - K, J, N, T, and E (MAX31850)
  - S and R (MAX31851)
- Highly accurate (±2.0°C) with no calibration required
Integrated solution lowers system cost over discrete solution
- One IC versus four to five discrete components reduces board space requirements
Simplify system fault management and troubleshooting
- Detects thermocouple shorts to GND or VCC
- Detects open thermocouple
1-Wire multidrop capability simplifies multisensor systems
- Each device has a unique 64-bit serial code stored in an on-board ROM
- 4 pin-programmable bits to uniquely identify up to 16 sensor locations on a bus
- Minimizes wiring requirements
