Maxim Integrated MAX32652 Extrem stromsparende Mikrocontroller

Maxim Integrated MAX32652 Extrem stromsparende Mikrocontroller sind für leistungsstarke batteriebetriebende Applikationen ausgelegt. Die MAX32652 basieren auf dem ARM® Cortex®-M4 mit Fließkommaeinheit (FPU). Die Mikrocontroller verfügen über 3 MB Flash und 1 MB SRAM. Die Skalierbarkeit der Speicher wird mit mehreren Speicher-Erweiterungsschnittstellen unterstützt. Dazu gehören eine HyperBus™- oder Xccela™-DDR-Schnittstelle und zwei SPI-Execute-(SPIX)-In-Place-Schnittstellen. Eine sichere digitale Schnittstelle unterstützt externe Hochgeschwindigkeits-Speicherkarten wie SD, SDIO, MMC, SDHC und microSD™.

Merkmale

  • Extrem effiziente Mikrocontroller für batteriebetriebene Applikationen
    • 120 MHz ARM Cortex®-M4 mit FPU
    • Ein SmartDMA bietet Hintergrund-Speicherübertragungen mit programmierbarer Datenverarbeitung
    • 120MHz-Hochgeschwindigkeits- und stromsparende 40MHz-Oszillatoren
    • Stromsparende 7,3728MHz-Oszillatoren
    • 32,768 kHz und RTC-Takt (erfordert externen Quarz)
    • Extrem stromsparender 8kHz-Oszillator mit Dauerbetrieb
    • 3 MB interner Flash
    • 1 MB interner SRAM
    • 104 μW/MHz Ausführung vom Cache bei 1,1 V
    • Fünf stromsparende Modi: Aktiv, Ruhe, Hintergrund, Tiefschlaf und Backup
    • 1,8 V und 3,3 V I/O ohne Pegelumsetzer

  • Skalierbare externe Zwischenspeicher-Schnittstellen:
    • 120 MB/s Hyperbus- oder Xccela-DDR-Schnittstelle
    • SPIXF/SPIXR für externe Flash-/RAM-Erweiterung
    • 240 MBit/s SDHC-/eMMC-/SDIO-/microSD-Schnittstelle
  • Optimaler peripherer Mix bietet Plattform-Skalierbarkeit
    • 16-Kanal-DMA
    • Drei SPI-Master (60 MHz)/Slave (48 MHz)
    • Ein QuadSPI-Master (60 MHz)/Slave (48 MHz)
    • Bis zu drei UARTS von 4 Mbaud mit Datenflusssteuerung
    • Zwei 1-MHz-I2C-Master/Slave
    • I2S-Slave
    • 10-Bit-Vierkanal-Delta-Sigma-Analog-Digital-Wandler mit 7,8 ksps
    • Hochgeschwindigkeits-USB 2.0 Bauteil-Schnittstelle mit PHY
    • 16 Impulsfolge-Generatoren
    • Sechs 32-Bit-Timer mit 8 mA Hochstromtreiber
    • 1-Draht-Master

  • Vertrauensschutzeinheit (TPU) für IP-/Datensicherheit
    • Modularer Arithmetik-Beschleuniger (MAA), echter Zufallsnummerngenerator (TRNG)
    • Sichere nichtflüchtige Schlüsselspeicherung, SHA-256, AES-128/192/256
    • Speicher-Entschlüsselungsintegritäts-Einheit, Secure-Boot-ROM

Applikationen

  • Sportuhren, Fitness-Überwachungsgeräte
  • Wearable medizinische Pflaster, tragbare medizinische Geräte
  • Industrielle Sensoren, IoT

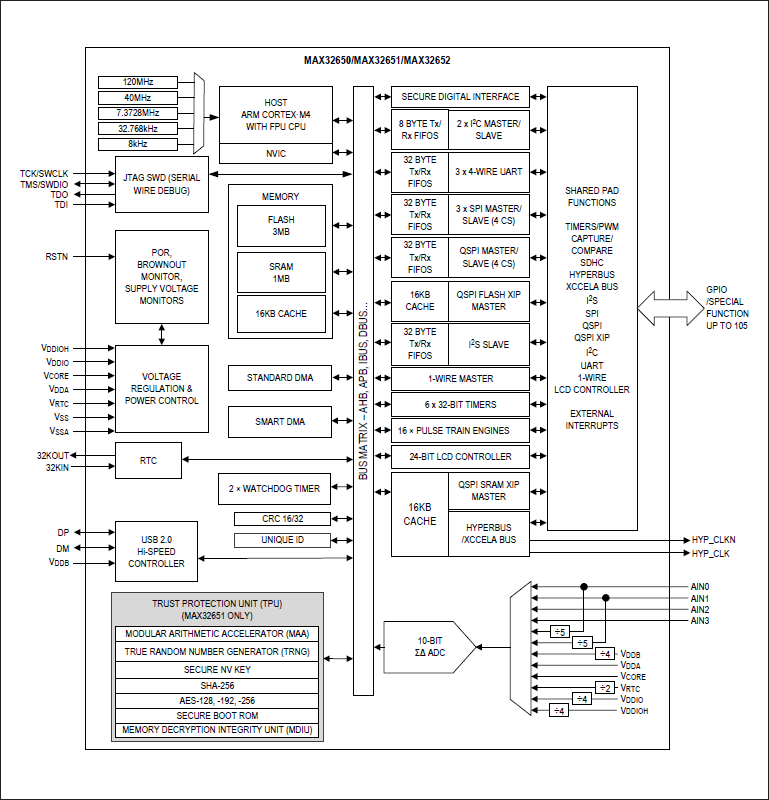

Blockdiagramm

Block Diagram - Maxim Integrated MAX32652 Extrem stromsparende Mikrocontroller
