Texas Instruments ADC31RF80 Breitband-Empfänger- und Feedback-ICs

Texas Instruments ADC31RF80 14-Bit-3GSPS-HF-Abtast-Breitband-Empfänger- und Feedback-ICs unterstützen eine HF-Abtastung mit Eingangsfrequenzen von bis zu 4 GHz und darüber. Der ADC31RF80 ist für ein hohes Signal-Rausch-Verhältnis (SNR) ausgelegt und liefert eine Rauschspektraldichte von -155 dBFS/Hz sowie einen Dynamikbereich über einen großen Eingangsfrequenzbereich. Der gepufferte analoge Eingang mit On-Chip-Anschluss bietet eine einheitliche Impedanz über einen breiten Frequenzbereich während gleichzeitig der Abtast-Halte-Störimpuls reduziert wird. Jeder einzelne ADC-Kanal kann mit einem digitalen Dualband-Abwärtswandler (DDC) mit bis zu drei unabhängigen, numerisch gesteuerten 16-Bit Oszillatoren (NCOs) pro DDC für phasenkoheränte Frequenzsprünge verbunden werden. Die JESD204B serielle Schnittstelle mit einer auf der Unterklasse 1 basierenden deterministischen Latenz wird unter Verwendung von Datenraten von bis 12,3 GBit/s mit bis zu vier Leitungen pro Analog-Digital-Wandler unterstützt. Der ADC31RF80 bietet einen industriellen Temperaturbereich (–40 °C bis +85 °C).

Merkmale

  • 14-Bit-3GSPS-ADC
  • Grundrauschen: –155 dBFS/Hz
  • HF-Eingangsunterstützung bis zu 4,0 GHz
  • Öffnungs-Jitter: 90 fS
  • Spektrale Leistung (fIN = 900 Mhz, –2 dBFS):
    • SNR: 61,4 dBFS
    • SFDR: 71 dBc HD2, HD3
    • SFDR: 76 dBc höchste Störung
  • Spektrale Leistung (fIN = 1,85 GHz, –2 dBFS):
    • SNR: 58,5 dBFS
    • SFDR: 65 dBc HD2, HD3
    • SFDR: 75 dBc höchste Störung
  • Digitale On-Chip-Abwärtswandler:
    • Bis zu 2 DDCs (Dualband-Modus)
    • Bis zu 3 unabhängige NCOs pro DDC
  • On-Chip-Eingangsklemme für Überspannungsschutz
  • Programmierbare On-Chip-Leistungsdetektoren mit Alarm-Pins für AGC-Unterstützung
  • On-Chip-Dither
  • On-Chip-Eingangsanschluss
  • Eingangs-Endwert: 1,35 VPP
  • Unterstützt Multi-Chip-Synchronisierung
  • JESD204B Schnittstelle:
    • Auf Unterklasse 1 basierte deterministische Latenz
    • Unterstützung von 4 Leitungen bei 12,5 GBit/s
  • Verlustleistung insgesamt: 3,2 W bei 3,0 GSPS
  • 72-Pin-VQFN-Gehäuse (10 mm × 10 mm)

Applikationen

  • Basisstationen für Mehrfachträger-GSM-Mobilfunk-Infrastruktur
  • Telekommunikationsempfänger
  • DPD-Obervationsempfänger
  • Backhaul-Empfänger
  • HF-Repeater und verteilte Antennensysteme

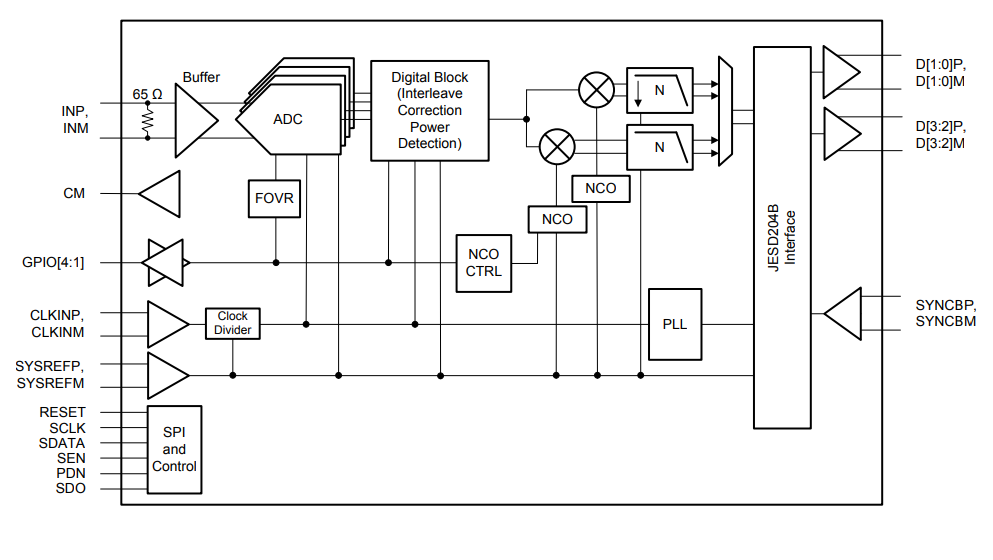

Blockdiagramm

Blockdiagramm - Texas Instruments ADC31RF80 Breitband-Empfänger- und Feedback-ICs
Veröffentlichungsdatum: 2018-07-18 | Aktualisiert: 2023-01-03
