Advantech ICR-2545 4G-Router für den Einstieg

Der ICR-2545 4G-Router für den Einstieg von Advantech ist für die drahtlose Kommunikation in Mobilfunknetzen konzipiert und nutzt herkömmliche Mobilfunktechnologien. Der Hauptzweck dieses Routers besteht darin, Dienste der Kategorie 4 (Cat. 4) in LTE-Mobilfunknetzen zu unterstützen und dabei eine maximale Datenübertragungsrate von etwa 150 Mbit/s im Downlink sowie eine maximale Datenübertragungsrate von 50 Mbit/s im Uplink bereitzustellen. Es gibt zwei Versionen des Routers: eine mit Wi-Fi^® 802.11 a/b/g/n (mit Unterstützung für AP-, Client- und Multirole-Modi) und eine weitere Version mit GNSS-Funktionalität.

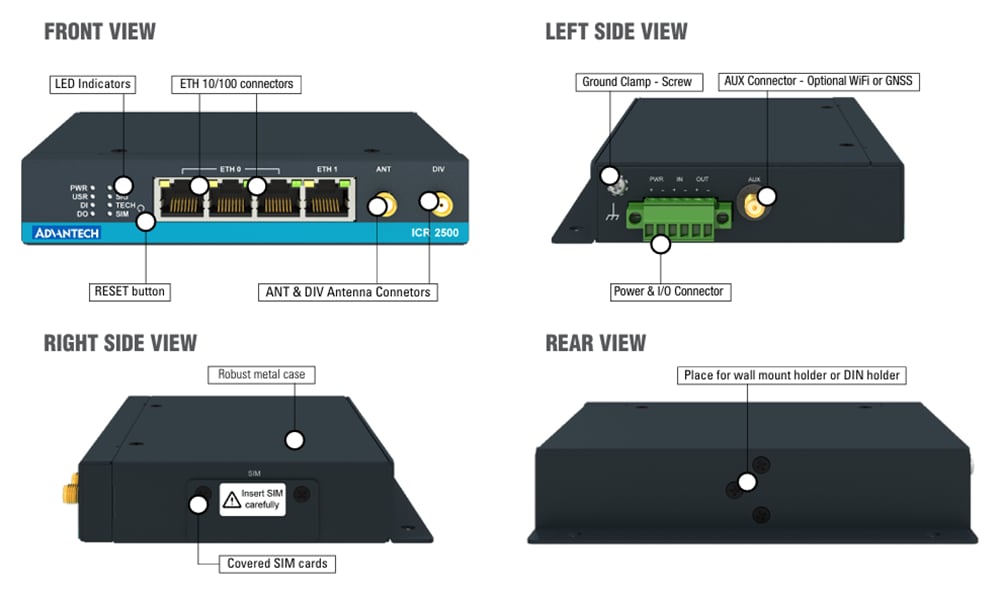

Der Router verfügt über vier Ethernet-Anschlüsse. Er verbindet drei Anschlüsse über einen internen Schalter und isoliert den vierten Anschluss von den anderen. Der Benutzer kann sowohl die 3× ETH0-Anschlüsse als auch den 1× ETH1-Anschluss unabhängig voneinander als LAN- oder WAN-Schnittstellen konfigurieren. Der Router unterstützt die Erstellung von VPN-Tunneln unter Verwendung verschiedener Protokolle, um eine sichere Kommunikation zu gewährleisten. Er bietet außerdem Diagnosefunktionen, darunter die automatische Überwachung von drahtlosen und kabelgebundenen Verbindungen, der automatische Neustart bei Verbindungsverlust und ein Hardware-Watchdog, der den Status des Routers überwacht.

Mit einer offenen Linux-Plattform bietet der Router umfangreiche Möglichkeiten für kundenspezifische Softwareapplikationen in Python und C/C++. Darüber hinaus unterstützt er die bestehende Router-Apps-Bibliothek von Advantech, die bereits entwickelte Apps enthält, welche bestimmte Router-Funktionalitäten verbessern, z. B. industrielle Protokollumwandlungen und die Unterstützung von IoT-Plattformen (z. B. Azure, Cumulocity).

Merkmale

LTE-Kat. 4 mit 3G/2G-Fallback
Zwei SIM-Steckplätze für Redundanz
Vier Ethernet-Anschlüsse (10/100 MBit/s, 3+1 RJ45)
Ein Digital-In- und ein Digital-Out-I/O
Großer Betriebstemperaturbereich
Wand- und DIN-Schienen-Montageoptionen

Linux-basiertes Betriebssystem mit Software-Anpassungsoptionen
Träger-Unterstützung – Verizon, AT&T und T-Mobile
Anterix U.S.-Unterstützung – funktionsorientierte private Netzwerke
Optionales Wi-Fi 802.11 (ICR-2545W)
Optionaler GNSS-Empfänger (ICR-2545G)

Applikationen

Fernüberwachung von Anlagen
Smart City und Versorgungsnetze
Industrieautomatisierung

Machine-to-Machine Kommunikationen
Mobile oder Außenanwendungen

Technische Daten

Die System-CPU ist ein ARM926EJ-S, 600 MHz
Speicher
- RAM: 128 MB
- NOR-Flash – 64 MB (12 MB für Router-Apps, 2 MB für Kundendaten)
- HW-Watchdog
- Batterie-Backup RTC
Schnittstellen
- Vier Ethernet (3+1), RJ45, 10/100 MBit/s, 1,5 kV
- I/O
  - Ein digitaler Eingang (48 V/0,5 mA)
  - Ein digitaler Ausgang (Open-Drain, 48 V/100 mA) (6-polige Reihenklemme zusammen mit PWR)
- Die Reset-Taste beinhaltet einen Neustart/Werksreset
- Die LED-Anzeigen umfassen System, Signalstärke, Datenaktivität, SIM1/SIM2-Status, 2G/3G/4G-Technologie, Eingang, Ausgang, Benutzer und ETH.
Umweltdaten
- Die Stromversorgung beträgt 9 VDC bis 48 VDC (6-polige Reihenklemme zusammen mit I/O)
- Verbrauch
  - ICR-2545G: Leerlauf 2,4 W/Durchschn. 4,0 W/Max. 6,5 W
  - ICR-2545W: Leerlauf 2,9 W/Durchschn. 4,5 W/Max. 6,7 W
- -40 bis +75 °C Betriebstemperatur
- -40 bis +85 °C Lagertemperatur
- 5 % bis 95 % Feuchtigkeit, nicht-kondensierend
- Schutzart IP30

Physikalische Eigenschaften
- Abmessungen: 130 mm x 95 mm x 25 mm
- Metallgehäuse mit Erdungsschraube
- Wandmontage, mit optionaler DIN-Schienen-Montage
- 400 g Gewicht
Wi-Fi - ICR-2545W
- Antenne mit einem R-SMA-Steckverbinder
- Standards IEEE802.11 ac/a/b/g/n 2,4 GHz/5 GHz
- Sicherheit umfasst WEP, TKIP, AES, WPA, WPA2, WPA3 802.1X
- Modi: Zugangspunkt (bis zu 8 Clients), Station, Multirole STA und AP
GNSS - ICR-2545G
- Antenne mit einem SMA-Steckverbinder, aktiv (100 mA)
- Systeme GPS, GLONASS, BeiDou, Galileo, QZSS
- NMEA 0183-Protokolle
- AC Time-to-First-Fix
  - Heißstart: 1,1 s
  - Warmstart: 22,1 s
  - Kaltstart: 29,9 s
