Advantech Single-Board-Computer (SBC) RSB-3810

Der Single-Board-Computer (SBC) RSB-3810 von Advantech wird angetrieben durch das SoC mit integrierter NPU (Neural Processing Unit), das von dem Prozessor Genio 1200 von MediaTek (basierend auf ARM®-Cortex®A78 und A55) angetrieben wird. Das Board verfügt über integrierten LPDDR4-Speicher mit einer Speicherkapazität von bis zu 8 GB und einen eMMC-Speicher mit einer Flash-Speicher-Kapazität von bis zu 32 GB für das Betriebssystem sowie QSPI-NOR-Flash von 8 MB für Boardinformationen. Das Bauteil RSB-3810 von Advantech bietet erweiterte I/O- und Erweiterungsfunktionen unter Verwendung von UIO40-Express.

Merkmale

  • MediaTek Genio 1200 mit vier (Cortex-A78) und vier (Cortex-A55) Kernen
  • Integrierter LPDDR4-Speicher mit 8 GB, 4000 MT/s
  • HDMI 4k60fps, ein Dual-Channel 24-Bit LVDS
  • Ein M.2 3052 Key B für 5G, ein M.2 2230 Key-E-Steckplatz für Wi-Fi®/BT
  • Ein 4-wire RS-232/422/485, zwei USB3.2 Gen1 über einen oder zwei USB2.0, ein Micro SD, ein Mic. in/line out
  • Unterstützt Ubuntu® und Android®
  • Unterstützt I/O Erweiterungen durch UIO40-Express I/O -Karten

Technische Daten

  • SBC-Formfaktor von 2,5" mit UIO40-Express für I/O-Erweiterungen
  • MediaTek Genio 1200 CPU-Prozessor
  • Speicher
    • LPDDR4-Technologie mit 4000 MT/s
    • Integrierte Speicherkapazität von 8 GB
    • 32 GB eMMC-Flash für Betriebssystem und 8 MB SPI NOR-Flash für Platineninformationen
  • Betriebsverhalten des neuronalen Netzwerk NPU: 4,8 TOPS
  • Grafik
    • Ein HDMI 2.0, 4K60
    • Ein Zweikanal-LVDS
  • Ethernet
    • RTL8153 Chipsatz
    • Zwei 10/100/1000 Mbps Geschwindigkeit
  • I/O
    • Ein USB3.0-Host und ein USB2.0-Host
    • Audioanschlüsse: Mikrofon-Eingang, Line-Ausgang
    • Ein 4-Draht-RS-232/422/485-Anschluss über Stiftleiste + serieller COM-Debug-Konsolenanschluss
    • Drei 4-lane MIPI-CSI2 Kameraeingänge
    • Ein FPC HDMI RX
    • Zwei USB2.0, ein USB3.0, 10 GPIO, zwei UART und ein I2C UIO40-Express
  • Ein-/Ausschaltbereich von 1 s bis 6553 s, Standardwert 60 s, 1-Sekunden-Watchdog-Timer
  • TPM 2.0 (ST33HTPH2E32AHB8)
  • RTC ist verfügbar
  • Erweiterung
    • Ein M.2 2230 Key E-Steckplatz und ein M.2 3052 Key B-Steckplatz
    • Ein Micro SD-Anschluss
    • Ein Nano-SIM-Slot
  • Stromversorgung
    • Versorgungsspannung DC-IN von 12 V über verriegelbare DC-Buchse (standardmäßig) oder 2-poligen Stecker
    • Stromverbrauch von 10,68 W
  • Umwelt
    • Betriebstemperatur von 0 °C bis +60 °C oder -40 °C bis +80 °C
    • Relative Betriebsluftfeuchtigkeit von 95 %, nicht kondensierend
  • Mechanische Abmessungen: 100 mm x 72 mm x 19 mm (BxTxH)
  • Betriebssysteme: Ubuntu und Android
  • CE-/FCC-Zertifizierungen der Klasse B

Weitere Ressourcen

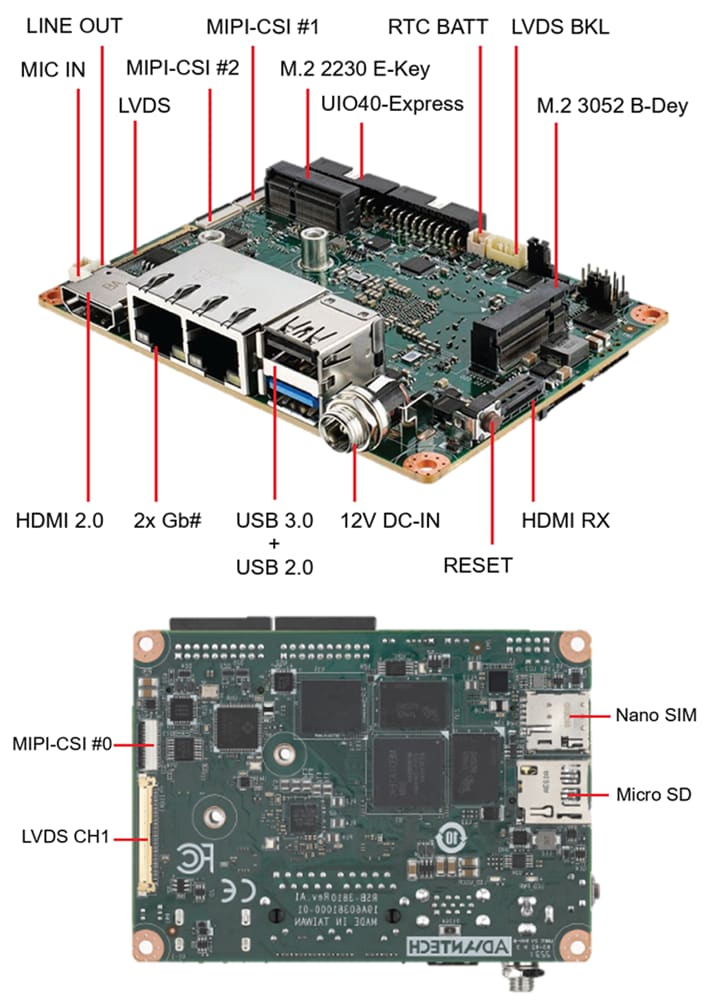

Funktionen und Anschlüsse

Tabelle - Advantech Single-Board-Computer (SBC) RSB-3810

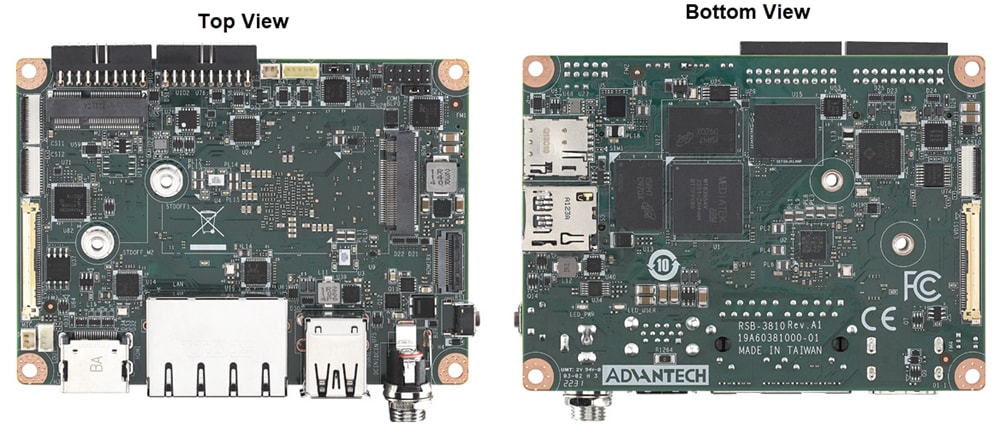

Board-Layout

Technische Zeichnung - Advantech Single-Board-Computer (SBC) RSB-3810
