Allegro MicroSystems Magnetische A31315 3D-Positionssensor-ICs
Die magnetischen A31315 3D-Positionssensor-ICs von Allegro MicroSystems sind robuste, vollständig integrierte magnetische 3DMAG™ Hall-Effekt-Positionssensor-ICs, die zur Unterstützung einer großen Auswahl von berührungslosen Dreh- und linearen Positionsmessungen in Automotive-, Industrie- und Verbraucher-Applikationen ausgelegt sind.
Die A31315 Sensor-ICs integrieren vertikale und planare Hall-Effekt-Elemente zur Erkennung von zwei von drei Magnetfeld-Komponenten (X, Y und Z).
Mittels konfigurierbarer Signalverarbeitung, Linearisierung und Winkelberechnung kann der A31315 den absoluten Drehwinkel (volle 360° und kurzer Hubweg <360°) oder die lineare Position eines beweglichen magnetischen Ziels genau bestimmen.
Die magnetischen A31315 3D-Positionssensor-ICs von Allegro MicroSystems bieten ratiometrische analoge, PWM- oder SENT (SAE J2716)-Schnittstellenoptionen zur Ausgabe des Winkels zwischen den zwei werksseitig ausgewählten Achsen oder dem Feld von einer einzelnen Achse. Darüber hinaus ermöglicht die SENT-Schnittstelle die Feldmessung von beiden Kanälen zum Ausgang.
Die Sensor-ICs sind gemäß AEC-Q100 Klasse 0 qualifiziert und wurden gemäß ISO 26262 entwickelt. Aufgrund dieser Normen eignet sich der A31315 hervorragend für anspruchsvolle Automotive-Sicherheitssysteme, einschließlich Getriebe- und Antriebsstrang-Betätiger, Pedalposition, Bremszylinderposition, Schalthebel und elektronische Drosseln.
Der A31315 ist als Einzelchip im SOIC-8-Gehäuse und als gestapelter Dual-Chip im TSSOP-14-Gehäuse für vollständige Redundanz-Applikationen untergebracht.
Merkmale
- 3D-Hall-Effekt-Magnetsensor für absolute Drehwinkel- und lineare Positionserkennungs-Applikationen
- Die On-Chip-Winkelberechnung mit konfigurierbarem Signalpfad und Linearisierung der Flexibilität ermöglicht es Kunden, die strengsten Genauigkeitsanforderungen zu erfüllen, während gleichzeitig die End-of-Line-Programmierzeit minimiert wird.
- Stückweise lineare und Klassifizierungs-Modi
- Feste Position von bis zu 33 Punkten
- Programmierbare Positionen von bis zu 22 Punkten
- Unterstützt SENT- (SAE J2716), PWM- und ratiometrische analoge Ausgangsschnittstellen-Optionen
- Entsprechend ISO 26262 als Hardware-Sicherheitselement außerhalb des Kontexts (SEooC) mit Einzelchip-Fähigkeit gemäß ASIL-B und Dual-Chip-Fähigkeit gemäß ASIL-D ausgelegt (ausstehende Bewertung)
- Als AEC-Q100 Klasse 0-qualifiziert unterstützt es den Betrieb unter rauen Bedingungen, die für Fahrzeuganwendungen und Industrieapplikationen erforderlich sind
Videos
Verwandte Produkte
Allegro MicroSystems 3D Magnetic Position Sensor ICs
Unparalleled design flexibility for automotive, industrial, and consumer applications.
Allegro MicroSystems Magnetic Linear & Angle Position Sensor ICs
Contactless, absolute position, robust, EEPROM programmable ICs.
Associated Demo Board
Allegro MicroSystems ASEK-31315-SUBKIT-T Demonstration Board
Designed to quickly and easily demonstrate the A31315 3D magnetic hall-effect sensor.
Gehäuse-Layouts

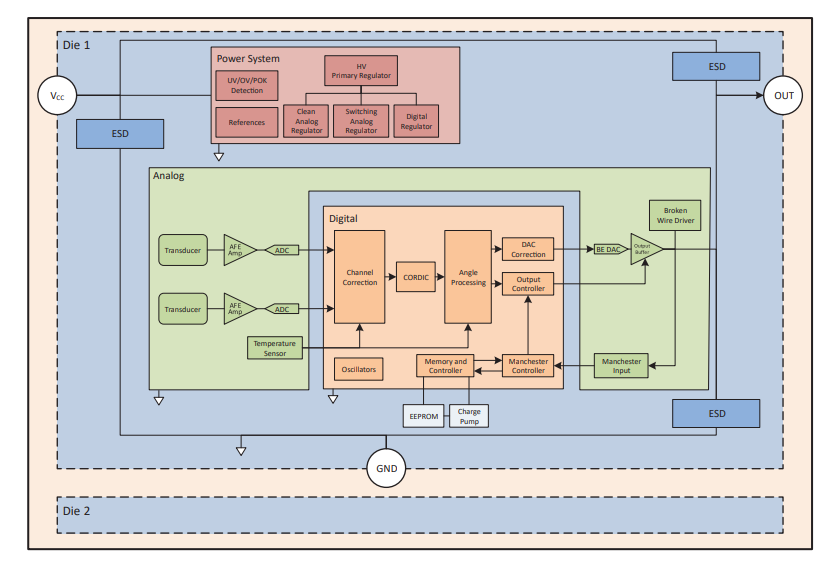

Blockdiagramm
