Altera Agilex® 5 FPGA E-Baureihe 065 B Modulares EntwicklungsKit

Das modulare Development Kit Agilex® 5 FPGA 065B der E-Baureihe von Altera bietet eine umfassende Prototyping- und Referenzplattform-Designumgebung, einschließlich Hardware- und Software-Komponenten. Dieses Kit wird mit dem Intel Agilex®  5 FPGA und SoC betrieben, einem Mittelklasse-FPGA, das mit der Intel®  7-Technologie hergestellt wird. Das 065 B modulare Development Kit ist für eine hohe Leistungsfähigkeit und einen geringen Stromverbrauch optimiert und stellt den idealen Ausgleich zwischen Energieeffizienz und Leistungsfähigkeit her. Dieses Kit besteht aus einem modularen Board und einer Trägerkarte.

Das primäre modulare Board wird mit seinem eigenen Satz von verschiedenen Funktionen und Steckverbindern geliefert, wodurch ein eigenständiger Funktionsumfang ermöglicht wird. Die funktionsreiche Trägerkarte erweitert seine Fähigkeiten und eignet sich daher für eine große Auswahl von Embedded-Designs und Edge-Applikationen. Diese Applikationen umfassen Video- und Bildverarbeitung, Fabrikautomatisierung, Bildgebungssysteme im Gesundheitswesen und vieles mehr.

Merkmale

  • A5ED065BB32AE6SR0 FPGA, Hard Processor System (HPS) mit vier Cores, XCVR, 656 KLEs, B32A-Gehäuse (32 mm x 32 mm), 6x10 GbE und PCI Express 4.0
  • DDR4, HPS DDR4 bis zu 2667 MBit/s Speicher (Komponenten gelötet)
  • 2 Gb CFG-QSPI-Flash-Speicher
  • PCIe-Formfaktor
  • AC-Adapterstrom- und USB-Kabel
  • Unterstützt auf Intel Quartus® Prime Pro Edition
  • Schnittstellen
    • FMC+-Steckverbinder unterstützt (8 TX/RX) von HVIO und IO96B
    • MIPI, HDMI 2.1, DP2.0, SMA x2 für TSN und SFP (10/25 G) x1
    • USB 2/3.1 x2 und RJ (2,5G)
    • HPS 1048 (1GbE)
    • PCIe 4.0 x4-Unterstützung über FMC+-Steckverbinder
    • PCIe 4.0 x4 Edge-Steckverbinder

Applikationen

  • Embedded-Designs
  • Edge-Applikationen
  • Video- und Videoverarbeitung
  • Fabrikautomatisierung
  • Bildgebungssysteme im Gesundheitswesen

Lieferumfang Kit

  • Modulares Board
    • Modulleistung
    • µSD-Karte
    • USB Type-C™
    • RJ-45
    • µUSB UART
    • SDM JTAG
    • HPS-JTAG
  • Trägerboard
    • Video-Schnittstellen, einschließlich HDMI, DP, MIPI und SDI
    • Netzwerk mit 10/25GE und TSN
    • FMC
    • PCIe EF – PCIe CEM ¾ FF und Dual-Steckplatz
    • PTP – IEEE1588 Schaltung
    • Debug – SDM
    • Anwendungsspezifischer Träger
    • Trägerplatine über Intel Agilex 5 FPGA E-Baureihe hinaus wiederverwendbar

Übersicht

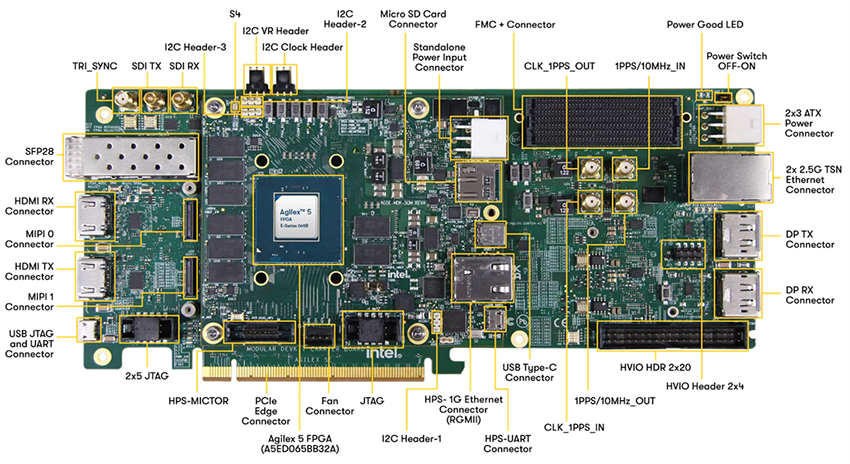

Schaltungsanordnung - Altera Agilex® 5 FPGA E-Baureihe 065 B Modulares EntwicklungsKit

Blockdiagramm

Blockdiagramm - Altera Agilex® 5 FPGA E-Baureihe 065 B Modulares EntwicklungsKit

Videos

Ressource

Design-Software

Altera Quartus® Prime Design Software

Multi-platform design environment for all phases of FPGA and CPLD design.

Learn Moreüber Altera Quartus® Prime Design Software View Productsverwandt mit Altera Quartus® Prime Design Software

Verwandte FPGAs

Altera Agilex™ 5 FPGAs und SoCs

FPGAs im mittleren Leistungssegment sind für eine hohe Leistungsfähigkeit, einen geringen Stromverbrauch und kleine Gehäuse optimiert.

Learn Moreüber Altera Agilex™ 5 FPGAs und SoCs View Productsverwandt mit Altera Agilex™ 5 FPGAs und SoCs
Veröffentlichungsdatum: 2024-03-18 | Aktualisiert: 2025-06-20
