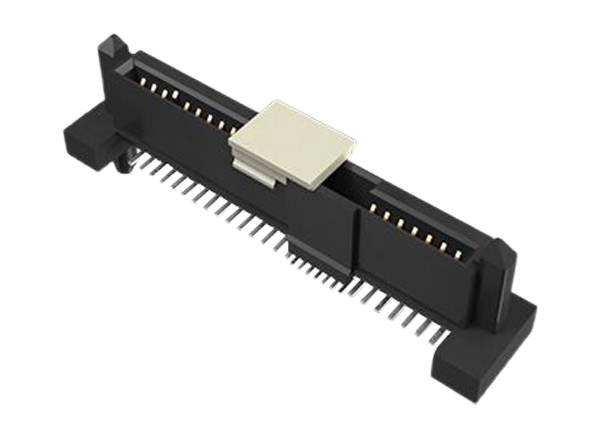

Amphenol FCI Seriell angeschlossene SCSI (SAS) 4.0 Steckverbinder
Amphenol FCI Seriell angeschlossene SCSI (SAS) 4.0 Steckverbinder sind für Server der nächsten Generation mit Geschwindigkeiten von 24 GBit/s ausgelegt. Diese Anschlussbuchsen und Steckverbinder mit 29 Positionen bieten ein Hot-Plugging und Blindstecken, eine Kompensation der Steckverbinder bei Fehlausrichtung und einen PCB-Haltemechanismus für eine robuste SMT-Befestigung. Sie unterstützen sowohl SAS- als auch SATA-Laufwerke und sind in vertikalen und rechtwinkligen Konfigurationen für die Verwendung über Server und Speichergeräte, HDDs, HDD-Träger und SSDs verfügbar. Die SAS 4.0 Steckverbinder von Amphenol FCI sind mit den SFF8681-Spezifikationen und dem Footprint von 12G-, 6G- und 3G-SAS-Steckverbindern rückwärtskompatibel. Zu den Applikationen gehören Daten-, Kommunikations-, Industrie- und Messgeräte-Applikationen.
Merkmale
- Kompatibel mit SFF8681-Spezifikation
- Unterstützt sowohl SAS- als auch SATA-Laufwerke, um die Anforderungen von sowohl geschäftskritischen als auch Massenspeicher-Applikationen zu erfüllen
- Footprint mit 12G-, 6G- und 3G-SAS-Steckverbindern rückwärtskompatibel
- Gestaffelte Kontaktlängen für Hot-Plugging-Applikationen
- Vertikale Anschlussbuchse ist in SMT-, Press-Fit- und Hybrid-Ausführungen verfügbar
- Stiftleiste ist in rechtwinkliger und vertikaler Ausrichtung erhältlich
- Vertikale Backplane-Anschlussbuchsen sind mit Gehäuseoptionen mit breitem Sockel für zusätzliche Stabilität erhältlich
- Gestempelte Klemmen fungieren als Steckverbinderhalterungen für eine robuste PCB-Befestigung und bieten eine zusätzliche mechanische Stärke nach dem Löten
- Geformte Führungsstifte unterstützen die Selbstausrichtung von Steckhälften
- Für mehrere Applikationen, wie z. B. Server und Speicherausrüstungen, HDDs und HDD-Träger konfiguriert
Applikationen
- Daten
- HDD
- HDD-Träger
- Externe Speichersysteme
- Interposer-Karten
- Server
- Speicher-Server
- Prozessor- und Speicher-Blades
- Kommunikation
- Prozessor- und Speicher-Blades
- Mezzanine-Karten
- Industrie und Messgeräte
- Embedded Systemboard
- Überwachungskameras
- Sicherheit
