Amphenol SGX Sensortech SGX-VOX Sauerstoffsensor für Beatmungsgeräte
Der SGX-VOX Sauerstoffsensor für Beatmungsgeräte von Amphenol SGX Sensortech ist ein 0 %- bis 100 %-Sauerstoffsensor (O2) mit On-Board-Temperaturkompensation. Dieser Sensor bietet 0,1 % O2 Nullstrom (Offset) und einen Ausgangsspannungsbereich von 9 mV bis 13 mV in Luft (gemessen bei Standarddruck und -temperatur). Andere Funktionen umfassen eine T90-Anschwingzeit von weniger als 5 s, eine T99,5-Anschwingzeit von weniger als 50 s und eine Temperaturkompensation von 2 % O2 bei einem Temperaturbereich von 0 °C bis +40 °C. Der SGX-VOX Sauerstoffsensor von Amphenol SGX Sensortech hat aufgrund von Giftgasen bei TLV-Werten (Schwellenwert Grenzwert, TLV) keine Querempfindlichkeit. Der Sensor eignet sich nicht für den Dauerbetrieb in Kohlendioxidkonzentrationen (CO2) über 25 % und ist für den Einsatz in Applikationen ausgelegt, bei denen Anästhesegase vorhanden sind.
Merkmale
- 0 % bis 100 % O2 Messbereich
- On-Board-Temperaturkompensation
- Aufgrund von Giftgasen bei TLV-Werten (Threshold Limit Value, TLV) keine Querempfindlichkeit
- < 0,1 % O2 Nullstrom (Offset)
- 9 mV bis 13 mV Ausgangsspannungsbereich in Luft (gemessen bei Standarddruck und -temperatur)
- < 5 s T90-Anschwingzeit
- < 50 s von T99,5-Anschwingzeit
- Temperaturkompensation von 2 % O2 bei einem Temperaturbereich von 0 °C bis +40 °C
- 10 kΩ (minimum) empfohlener Lastwiderstand
- Langfristiger Ausgangsdrift: < 5 % pro Jahr
- 375.000 % O2 Stunden bei +20 °C
- Gehäusedesign der Baureihe 4 mit Industriestandard-Footprint und Verbindungen
- Betriebsbedingungen
- -20 °C bis +50 °C Temperaturbereich
- 500 mbar bis 2.000 mbar Druckbereich
- Betriebsfeuchtigkeit: 0 % bis 99 % rF-Bereich (nicht kondensierend)

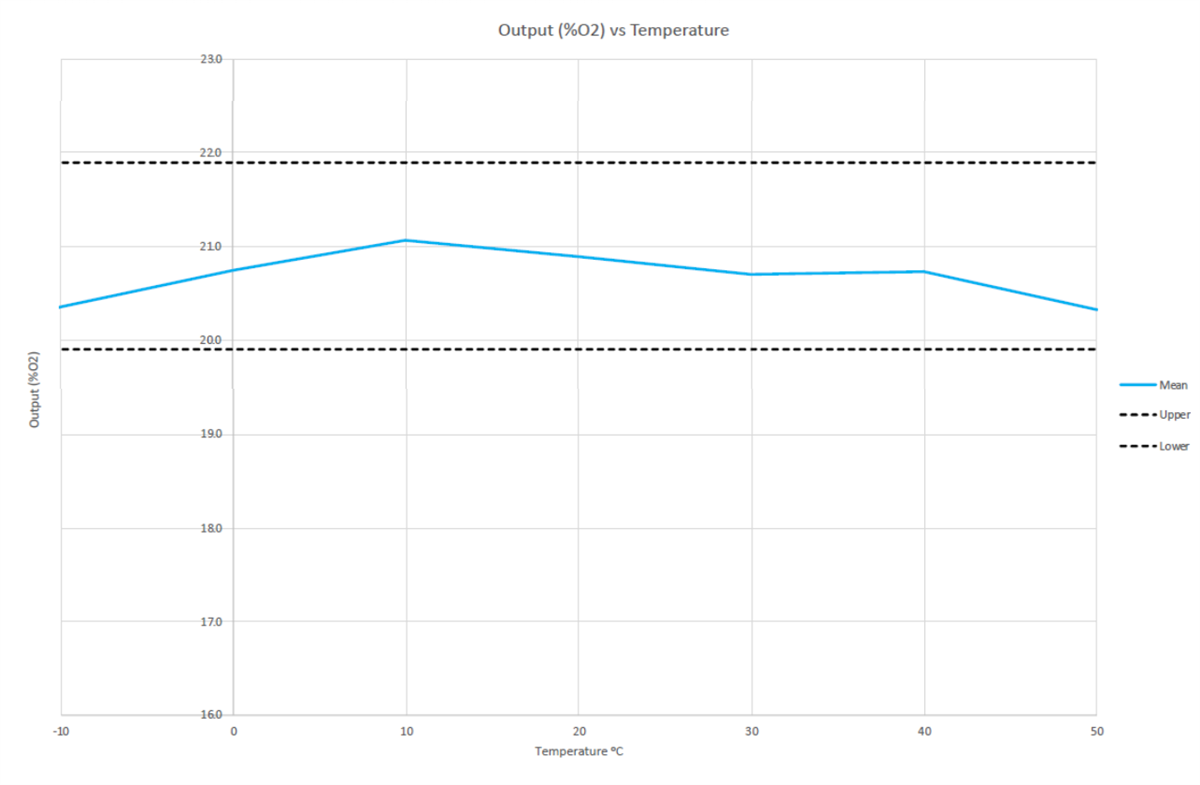

Leistungsdiagramm

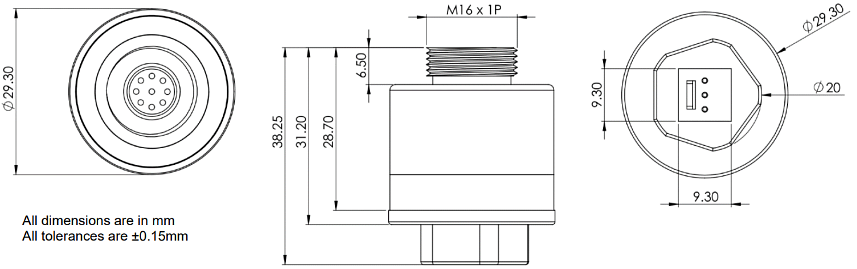

Mechanisches Diagramm
