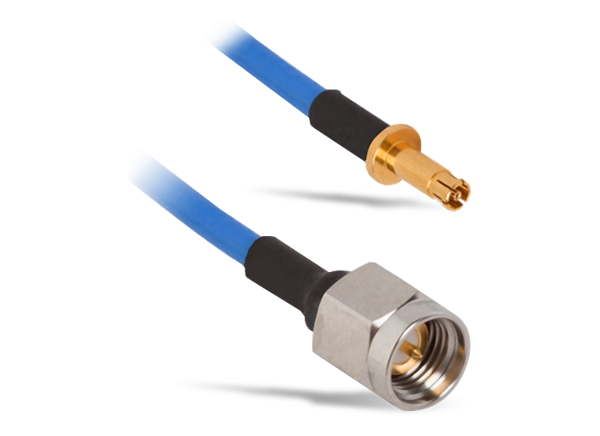

Amphenol / SV Microwave D38999 Kontakt-Kabelsätze
Amphenol/SV Microwave D38999 Kontakt-Kabelsätze verwenden Hochfrequenz-Pins und -Sockel zur Bestückung der D38999 Rundsteckverbinder. Die D38999 Kontakt-Kabelsätze von Amphenol/SV Microwave sind Kabelsätze mit fester Länge, die D38999 BMA- oder SMPM-Kontakte zu SMA-Steckern auf 0.085- und 0.141-Kabeltypen enthalten. Diese Sätze ermöglichen die Weiterverwendung des Steckverbinders in allen Applikationen, während gleichzeitig die Verwendung von Mikrowellen-Übertragungsleitungen ermöglicht wird.
Merkmale
- Hochgeschwindigkeits-HF-Kabelsätze
- Vorteil der Blindsteckbarkeit und Aufrechterhaltung einer genauen Phasenlänge wenn gesteckt
- Verwenden Standard-Schnittstellen basierend auf MIL-DTL-348 und können in jede MIL-DTL-38999 mit 8, 12 oder 16 Einsätzen installiert werden
- Float Mount-Technologie ermöglicht eine einheitliche Mikrowellenleistung bei Aufrechterhaltung von engen mechanischen Toleranzen
- Die hohe Flexibilität sorgt für eine hervorragende Leistungsfähigkeit bei wiederholter Nutzung
Applikationen
- Militär sowie Luft- und Raumfahrt
- Raue/anspruchsvolle Umgebungen
Technische Daten
- Impedanz: 50 Ω
- Frequenzbereich von DC bis 18 GHz
- 0,03 √f (Freq. GHz)
- 1,05 + 0,01 (Freq. GHz)
Verwandte Kontakte anzeigen
Amphenol / SV Microwave D38999 Hochfrequenz-Koaxialkontakte
Bieten eine Nennhochfrequenz von DC bis 65 GHz und Kontaktgrößen von 8, 12 und 16
Veröffentlichungsdatum: 2019-12-06
| Aktualisiert: 2023-04-03
