Positronic Front Runner Rundsteckverbinder
Positronic Front Runner-Rundsteckverbinder sind leistungsstarke, leichte Verbinder aus Verbundwerkstoff mit abziehbaren Crimpkontakten und geraden sowie rechtwinkligen Leiterplattenanschlüssen. Diese Steckverbinder verfügen über 16 Kontaktanordnungen und eine einfache Kontakterhaltung mit rückseitiger Einführung oder Frontfreigabe entfernbarer Kontakte. Front Runner-Rundsteckverbinder bieten einen Isolationswiderstand von 5 GΩ, eine Nennkontaktbelastung von 13 A, eine Betriebsspannung von 300 Vrms und einen Prüfspannungsbereich von 300 Vrms bis 1800 Vrms. Diese Rundsteckverbinder arbeiten im Temperaturbereich von -55 °C bis 125 °C und erfüllen die Anforderungen der Norm IEC IP67. Typische Applikationen sind Medizintechnik, Geländefahrzeuge, Industrieanwendungen und Applikationen.
Merkmale
- Kopplungssystem:
- Gehäusegröße 11 (M19- Kopplung )
- Gehäuse der Größe 19 (M32 Kupplungsmutter)
- 16 Kontaktanordnungen
- Einfache Kontaktwartung mit rückseitigem Einsetzen/Frontfreigabe von entfernbaren Kontakten
- Zweistufiges sequenzielles Zusammenstecken der Kontakte
- Korrosionsfeste/leichte Verbundwerkstoffe
- Gerade und rechtwinklige PCB-Montageoption
- Zertifiziert gemäß IEC IP67
- EMI-/RFI-abgeschirmte Version
- Thermoelement-Kontakte
Technische Daten
- Isolierwiderstand: 5 GΩ
- 13A Kontakt-Stromwert
- Betriebsspannung: 300 Vrms
- Spannungsfestigkeitsbereich 300 Vrms bis 1800 Vrms
- Maximaler (anfänglicher) Durchgangswiderstand: 1,6 mΩ
- Kontaktgrößen: 22, 20, 16 und 12
- Kontakthaltebereich: 27 N bis 89 N
- 500 Steckzyklen
- Betriebstemperaturbereich: -55 °C bis +125 °C
- RoHS-konform
Applikationen
- Medizintechnik
- Off-Highway-Fahrzeuge
- Industrieapplikationen
- Avionik-Applikationen

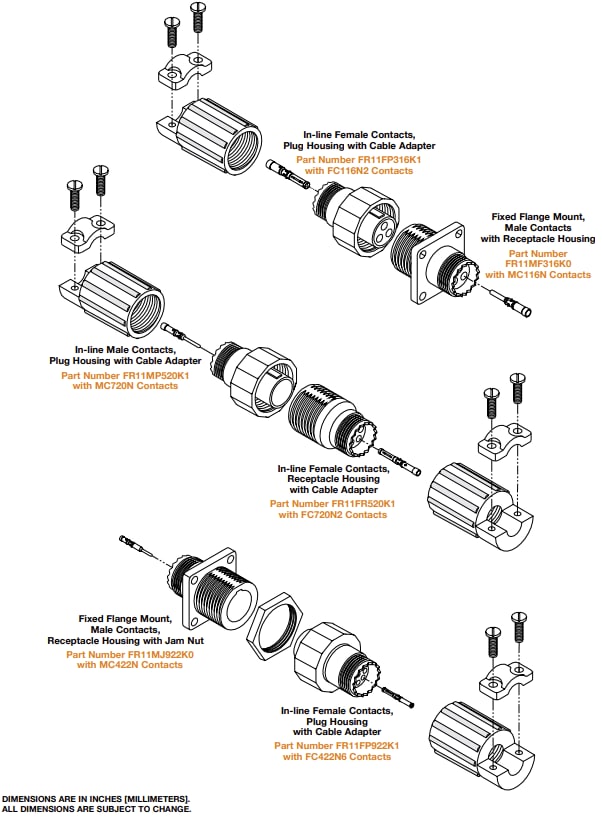

Typische Steckverbindersätze
Kontaktbestückung
Weitere Ressourcen
Veröffentlichungsdatum: 2023-08-16
| Aktualisiert: 2023-08-31
