ams OSRAM SFH 2705U Hochpassfilter-Fotodiode
Die ams OSRAM SFH 2705U Hochpassfilter-Fotodiode bietet volle Footprint-Kompatibilität mit der SFH 2705 und stellt gleichzeitig ein signifikantes technologisches Upgrade bereit. Die einzigartige, fortschrittliche Architektur unterstützt nicht nur die Standardüberwachung von Vitalfunktionen, beispielsweise die Herzfrequenzerkennung und SpO2-Messung, sondern ermöglicht auch erweiterte Funktionen. Die ams OSRAM SFH 2705U ermöglicht auch die Erkennung von Autofluoreszenz-Signalen, die von Gewebe oder Materialien bei Anregung durch eine UV-Lichtquelle emittiert werden, insbesondere in Kombination mit dem MULTILED™ SFH 7019 für eine optimierte optische Stimulation.
Merkmale
- Klare Epoxidgehäuse
- ESD von 2 kV gemäß ANSI/ESDA/JEDEC JS-001 (HBM, Klasse 2)
- Geeignet für Reflow-Löten
- Besonders geeignet für Applikationen von 470 nm bis 1100 nm
- Filter unterbricht unter 460 nm
Applikationen
- Digitale Diagnosegeräte
- Vitalparameterüberwachung
- Unterhaltungselektronik
- Industrie- und Sicherheitsröntgen
- Haushaltsgeräte und Werkzeuge
Technische Daten
- Abfallzeit (tf) von 0,093 µs
- Anstiegszeit (tr) von 0,093 µs
- Der spektrale Empfindlichkeitsbereich (typisch) ist 470 nm (λ10% [min..]) bis 1100 nm (λ10% [max.])
- Strahlungsempfindliche Fläche (A) von 3,4 mm2
- Strahlungswinkel (∢) von 120°
- Abmessungen von 2,5 mm x 2,2 mm x 0,6 mm (L x B x H)
- -40 °C bis +85 °C Betriebstemperaturbereich

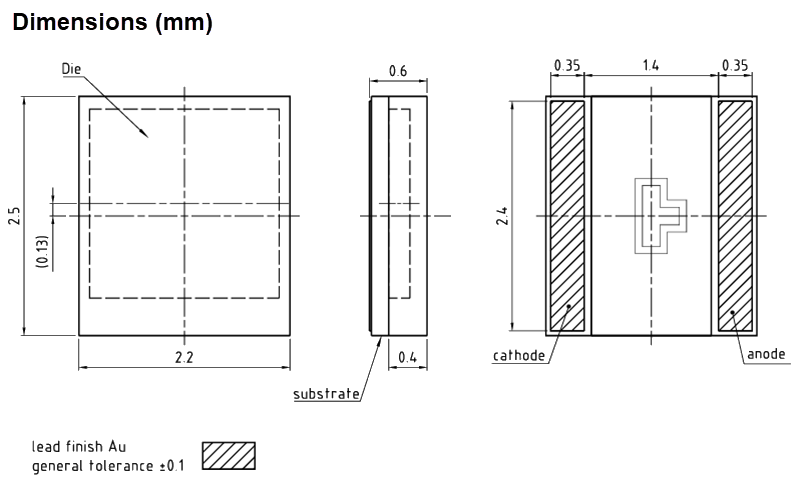

Maßzeichnung
Verwandte Silizium-Pin-Dioden
ams OSRAM SFH 2705 und SFH 2706 Silizium-PIN-Photodioden
Für den Einsatz in Gesundheitsüberwachungs-Applikationen, wie z. B. Herzfrequenzüberwachung und Pulsoximetrie ausgelegt.
Verwandte LED
ams OSRAM SFH 7019 3-in-1-Multi-Chip-LED
Integriert grüne, infrarote (IR) und ultraviolette (UV‑A) Emitter in ein einziges SMD-Gehäuse.
