ams OSRAM SmartLED™ PURE 0201 LEDs

Ams OSRAM SmartLED™ PURE 0201-LEDs sind Chip-Scale-Package-LEDs, die für Applikationen mit extrem geringer Bauhöhe entwickelt wurden, bei denen Platz begrenzt ist. Dank seiner seitlich abstrahlenden Bauweise bieten sie eine außergewöhnliche Helligkeit bei kompakten Designs und eine gleichmäßige Beleuchtung, wodurch sie sich ideal für die elegante Hintergrundbeleuchtung von Displays, Tastaturen und Edge-Anzeigen eignet. Optimiert für eine enge Integration, sorgen sie für eine gleichmäßige Helligkeit, ohne den Wirkungsgrad zu beeinträchtigen. Die AMS OSRAM SmartLED PURE 0201 LEDs definieren kompakte Beleuchtungslösungen und Betriebsverhalten für moderne Elektronik neu.

Merkmale

  • Chip-Level-Konvertierungspaket
  • Flip-Chip-Technologie (AlInGaP)
  • Kleines Formdesign (kleiner Footprint)
  • 165 ° weiter Sichtwinkel
  • L70 > 45,000 Stunden lange Lebensdauer
  • Batwing-Strahlungsmuster

Applikationen

  • Zugangskontrolle und Sicherheit
  • Haus- und Gebäudeautomation
  • Unterhaltungselektronik
  • Wearables
  • Miniaturanzeigen
  • Haushaltsgeräte
  • Medizinische Tragbare Geräte
  • Industrielle Anzeige

Technische Daten

  • -40 °C bis +85 °C Betriebstemperatur (Top)
  • -40 °C bis +85 °C Lagertemperatur (Tstg)
  • Sperrschichttemperatur (Tj) (max.)
    • KB TATPE1.13 KT TATPE1.13 KW TATPE1.RU: +125 °C
    • KR TATPE1.23: +110 °C
  • 1 mA (min.) / 20 mA (max.) Durchlassstrom (IF)
  • Dominante Wellenlänge (λdom)
    • KB TATPE1.13 465 nm (min..)/475nm (typ.)/485nm (max.)
    • KT TATPE1.13 525 nm (min..)/529nm (typ.)/535nm (max.)
    • KR TATPE1.23 615 nm (min.) /620 nm (typ.) /625 nm (max.)
  • Farbkoordinaten für KW TATPE1.RU beträgt 0,2703 [Cx (typ.)], 0,2495 [Cy (typ.)]
  • Sichtwinkel bei 50 % (2φ): 165 ° (typ.)
  • ESD beträgt 2 kV gemäß ANSI/ESDA/JEDEC JS-001 (HBM, Klasse 2)
  • Lichtstrom: typ.
    • KB TATPE1.13: 540 mlm
    • KR TATPE1.23: 630 mlm
    • KT TATPE1.13: 2290 mlm
    • KW TATPE1RU: 1240 mlm
  • Durchlassspannung
    • KB TATPE1.13: 2,50 V (min.)/2,60 V (Typ.)/2,90 V (max.)
    • KT TATPE1.13: 2,30 V (min.)/2,40 V (Typ.)/2,70 V (max.)
    • KR TATPE1.23: 1,80 V (min.)/1,90 V (Typ.)/2,20 V (max.)
    • KW TATPE1.RU: 2,50 V (min.)/2,60 V (Typ.)/2,90 V (max.)

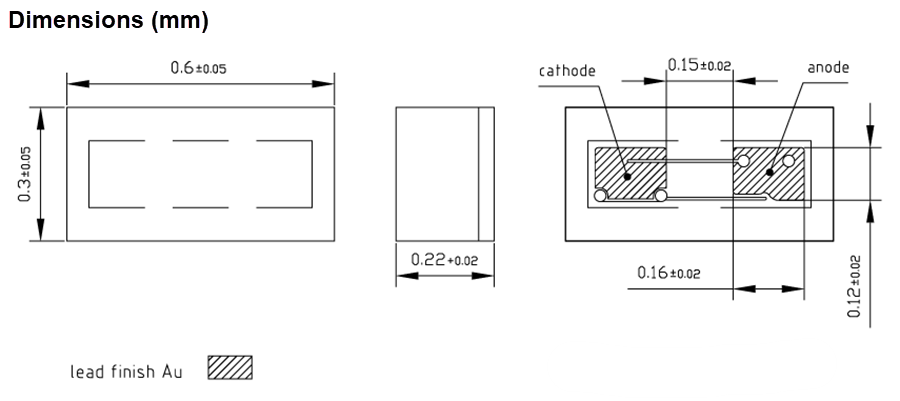

Maßzeichnung

Technische Zeichnung - ams OSRAM SmartLED™ PURE 0201 LEDs
