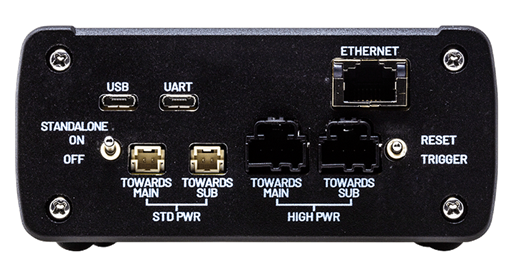

Analog Devices Inc. A2B-Bus-Analysator

Der Analog Devices Inc. A2B-Bus-Analysator ist ein robustes Development Tool, das das Design und das Debugging von AD242x/3x-basierten A2B-Netzwerken unterstützt. Das Bauteil kann als aktives Bus-Emulationstool und/oder als passiver Bus-Monitor konfiguriert werden.

Hauptkomponenten

  • Hardware-Einheit
    • A2B-Haupt-/Sub-Knoten-Emulation
    • Passive Bus-Verkehrsüberwachung
    • Verschiedene Audio-Ein-/Ausgangs-Schnittstellen
    • Hochgeschwindigkeits-USB-Schnittstelle für Audio- und Steuerungskommunikation
  • GUI-Applikation
    • Intuitive GUI für Bauteilkonfiguration und -steuerung
    • Aufnahme/Wiedergabe von Echtzeit-Audio-Streams und Busverkehr auf dem PC
    • Injizieren von Testtönen/-streams vom PC auf den Bus für das Debugging
    • A2B-Netzwerk-/Knotenmanagement und -Diagnosefunktionen
    • Audio-Streaming über USB mit ASIO/ALSA/CoreAudio
    • Unterstützung für Windows, Linux, MacOS
  • SDK
    • Software-Development-Kit (SDK) zur Erstellung von benutzerdefinierten Applikationen

Merkmale

  • Hardware-Einheit
    • A2B-Haupt-/Sub-Knoten-Emulation
    • Passive Bus-Verkehrsüberwachung
    • Verschiedene Audio-Ein-/Ausgangs-Schnittstellen
    • Hochgeschwindigkeits-USB-Schnittstelle für Audio- und Steuerungskommunikation
  • GUI-Applikation
    • Intuitive GUI für Bauteilkonfiguration und -steuerung
    • Aufnahme/Wiedergabe von Echtzeit-Audio-Streams und Busverkehr auf dem PC
    • Injizieren von Testtönen/-streams vom PC auf den Bus für das Debugging
    • A2B-Netzwerk-/Knotenmanagement und -Diagnosefunktionen
    • Audio-Streaming über USB mit ASIO/ALSA/CoreAudio
    • Unterstützung für Windows, Linux, MacOS
  • SDK
    • Software-Development-Kit (SDK) zur Erstellung von benutzerdefinierten Applikationen

Applikationen

  • Engineering – Design und Entwicklung
  • Prüfung und Validierung
  • Vorproduktionstests
  • Fahrzeuginterne Tests/Debug

Lieferumfang Kit

  • A2B-Bus-Analysator-HW-Einheit
  • USB-A-zu-Mikro-B-Kabel
  • 12-V-Stromversorgungsadapter
  • A2B-Kabel mit HDAC-zu-Duraclik-Steckverbindern
  • A2B-Kabel mit HDAC-zu-HDAC-Steckverbindern (2)
  • A2B-Kabel mit Duraclik-Steckverbindern (2)
  • Anleitung zum Herunterladen der A2B-Analysator-Applikation
