Analog Devices Inc. AD-SYNCHRONA14-EBZ Mehrkanal-Taktgeber
Der Analog Devices Inc. AD-SYNCHRONA14-EBZ Mehrkanal-Systemtaktgeber ist für die Evaluierung und das Prototyping von Applikationen, die einen hochgenauen frequenz- und phasengesteuerten Quellentaktgeber erfordern, eigenständig. Der AD-SYNCHRONA14-EBZ basiert auf dem AD9545 und HMC7044, um die Taktverteilung und die Mehrkanalsynchronisierung in komplexen Systemen zu vereinfachen. Das Bauteil ist für die Verwendung durch geschultes Fachpersonal in einer Laborumgebung vorgesehen und nicht als Endprodukt für den kommerziellen Gebrauch bestimmt.
Die AD-SYNCHRONA14-EBZ von ADI implementiert einen mechanischen 1U-Formfaktor mit SMA- und TwinAX-Schnittstellen. Der Taktgeber wird im eigenständigen Modus mit einem internen OCXO betrieben oder wird von einer Auswahl von externen Quellen bereitgestellt, wie z. B. drei separaten Hochgeschwindigkeits-Differential-Takteingänge, eine Referenz von 10 MHz und 1 PPS. Diese Flexibilität in Verbindung mit der Möglichkeit, eine der internen VCXO-Optionen von 100 MHz oder 122,88 MHz zu wählen, bietet eine nahezu unbegrenzte Auswahl an Frequenzen und Genauigkeiten, die für verschiedene Applikationsbereiche benötigt werden.
Merkmale
- Verarbeitungssystem
- Raspberry Pi 4, ARM Cortex-A72 2-GB-SDRAM
- Nutzerschnittstellen
- Gigabit Ethernet
- 2 x USB 3.0-Anschlüsse
- 2 x USB 2.0-Anschlüsse
- SPI-Schnittstelle
- GPIO
- 2 zweifarbige LEDs
- Stiftleiste mit Stecker
- Taktgeber-Bauteile
- HMC7044 (Hochleistungs-Jitter-Dämpfer mit 3,2 GHz und 14 Ausgängen)
- AD9545 (1-PPS-Synchronisator und adaptiver Taktumsetzer)
- Stromversorgung
- DC-Klinkenstecker von 12 V, 3 A
- Taktgeber-Ausgänge
- 4 x TWINAX LVPECL AC und DC gekoppelt, 100 Ω diff.
- 2 x SMA-LVPECL AC-gekoppelt
- 4 x SMA-CMOS
- 4 x SMA-LVDS AC-gekoppelt
- Taktgeber-Eingänge
- 3 differenzielle 100-Ω-SMA-Takteingänge
- PPS-Eingang
- SYNC-Eingang
- 10-MHz-Eingang
- Interne Referenzen
- Extrem niedriges Phasenrauschen: 100 MHz und 122,88 MHz VCXOs (-165 dBc/Hz)
- 40 MHz und 38,4 MHz TCXOs (±1 ppm) 50 MHz OCXO (+/-10 ppb)
- Interne Referenzen sind Software-konfigurierbar
Applikationen
- Referenztaktverteilung mit hoher Genauigkeit
- Systeme, die aus einer einzigen Quelle getaktet sind
- Takte, die von 100 MHz oder 122,88 MHz abgeleitet sind
- Phased-Array-Systeme, RADAR, EW, SATCOMS, SDR
- Laborausrüstung
- Ferngesteuerter Betrieb
Videos
Verwandte Produkte
Analog Devices Inc. AD9545 Takt-Synchronisatoren und -Umsetzer
IEEE1588 Version 2 1pps-Synchronisatoren und adaptive Taktumsetzer.
Vorder- und Rückseitenansicht
Blockdiagramm

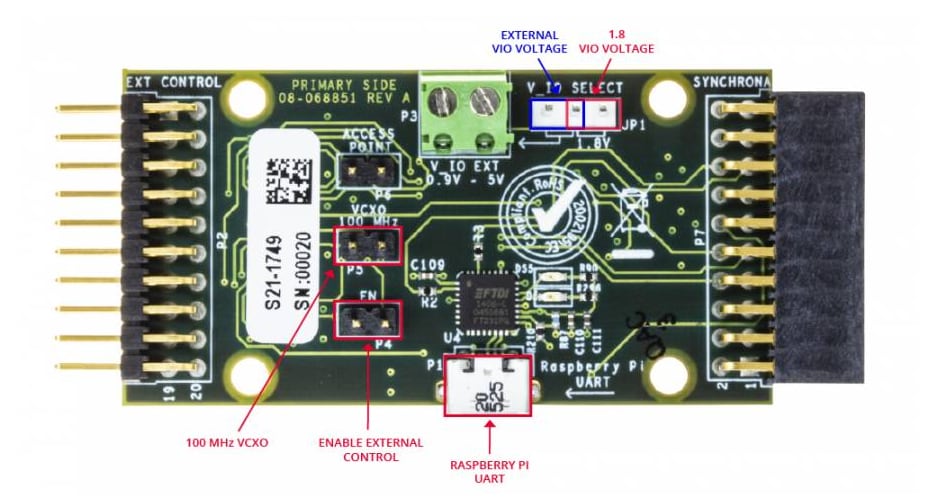

ADD-ON-Spannungsumwandlungsboard
