Analog Devices Inc. AD4880 Analog Front End
Das analoge Frontend (AFE) AD4880 von Analog Devices ist ein zweikanaliger 20-Bit-Analog-Digital-Wandler (ADC) mit sukzessiver Approximation (SAR), der volldifferenzielle Treiber (FDA), Verstärkungs-Einstellwiderstände, Referenzpuffer mit geringer Drift, LDO-Regler und wichtige Entkopplungskondensatoren integriert, um die Entwicklung präziser Signalketten zu vereinfachen. Das Abtasten ist über beiden Kanäle gleichzeitig oder unabhängig voneinander möglich, wodurch Entwicklern Flexibilität bei Systemen mit geringer Latenz und Multiplex-Erfassungssystemen geboten wird.Das analoge Frontend AD4880 ist für Eingangssignale von bis zu 1 MHz optimiert und bietet geringes Rauschen, hohe Linearität und geringen Stromverbrauch, während es gleichzeitig die Anforderungen an das Design des analogen Frontends und das PCB-Layout vereinfacht. Das AFE AD4880 unterstützt zudem Oversampling mit integrierter digitaler Filterung und Dezimierung, zwei unabhängige mehrspurige LVDS-Schnittstellen für die Datenübertragung mit geringer Latenz sowie einen integrierten FIFO-Speicher für den asynchronen SPI-Datenzugriff, wenn die Entlastung des Hosts im Vordergrund steht.
Das AFE AD4880 von ADI ist ideal für die digitale Bildverarbeitung, Zellanalyse, Spektroskopie, Hochgeschwindigkeits-Datenerfassung, digitale Regelkreise, Leistungsqualitätsanalyse, Quellenmessgeräte und zerstörungsfreie Prüfsysteme. Das Bauteil wird in einem 196-Ball-CSP_BGA-Gehäuse mit den Abmessungen 10 mm × 10 mm und einem Rastermaß von 0,65 mm angeboten und kann in einem Betriebstemperaturbereich von -40 °C bis +85 °C eingesetzt werden.
Merkmale
- Integrierte, vollständig differentielle ADC-Treiber
- Breiter Eingangs-Gleichtaktspannungsbereich
- Hohe Gleichtaktunterdrückung
- Integrierte Widerstände zur Verstärkungseinstellung
- Hohe Leistungsfähigkeit
- 20-Bit-Auflösung ohne fehlende Codes
- Durchsatz pro Kanal: 40 MSPS
- Konvertierungslatenz: 46,25 ns
- INL: ±7,5 ppm typ., ±12 ppm max.
- SNR/THD: 92,6 dBFS typ. / -107,6 dBc typ. bei fIN = 1 kHz
- SNR/THD: 91,2d BFS typ. / -108,0 dBc typ. bei fIN = 500 kHz
- Spektrale Rauschdichte: -160,9 dBFS/Hz
- Wandlung - einendig zu differenziell
- Die Verstärkungsoptionen umfassen: 1,03 1,25 1,53 2,03 2,74 4,11 und 5,77
- Geringe Leistungsaufnahme von 120,5 mW pro Kanal, typisch bei 40 MSPS
- Integrierte Referenzpuffer mit geringer Drift und Entkopplung
- Integrierte VCM-Erzeugung
- Digitale Funktionen und Datenschnittstellen
- Wandlerergebnis FIFO mit 16K Samples pro Kanal
- Digitaler Mittelwertfilter mit bis zu 210-facher Dezimierung
- SPI-Konfiguration pro Kanal
- Konfigurierbare Datenschnittstelle pro Kanal
- Einspuriges DDR-Seriell-LVDS mit 800 MBit/s pro Spur
- Doppelspuriges DDR-Seriell-LVDS mit 400 MBit/s pro Spur
- Ein-/vierspurige SPI-Datenschnittstelle
Applikationen
- Digitale Bildverarbeitung
- Zellenanalyse
- Spektroskopie
- Hochgeschwindigkeits-Datenerfassung
- Digitale Regelkreise und Hardware-in-the-Loop
- Leistungsqualitätsanalyse
- Quellenmessgeräte
- Zerstörungsfreie Prüfung
Technische Daten
- Zweikanaliger SAR-ADC mit gleichzeitiger oder unabhängiger Abtastung
- Optimiert für Eingangssignale bis zu 1 MHz
- Der Bereich der differentiellen Eingangsspannung hängt vom gewählten Verstärkungspfad und den Eingangs-Pins ab
- Die Gleichtaktspannung am FDA-Eingang unterstützt einen Funktionsbereich von ±2,91 V an den SJ-Pins
- Nenneingangsspannung VREFIN von 3,0 V mit integrierter Referenzpufferung
- Die LVDS-Ausgänge entsprechen der Signalübertragung nach EIA-644 mit wählbaren Differenzausgangspegeln
- Versorgungsdomänen umfassen: ±VS, VDD33, VDDLDO, VDD11ChX und IOVDDChX
- Versorgungsspannungsbereich ±VS von 3 V bis 10 V, typischer Betriebsbereich bei +5 V und -1 V
- Gehäuse
- 196-Ball CSP_BGA
- Gehäuse: 10 mm × 10 mm, Rastermaß: 0,65 mm
- Betriebstemperaturbereich -40 °C bis +85 °C
Weitere Ressourcen

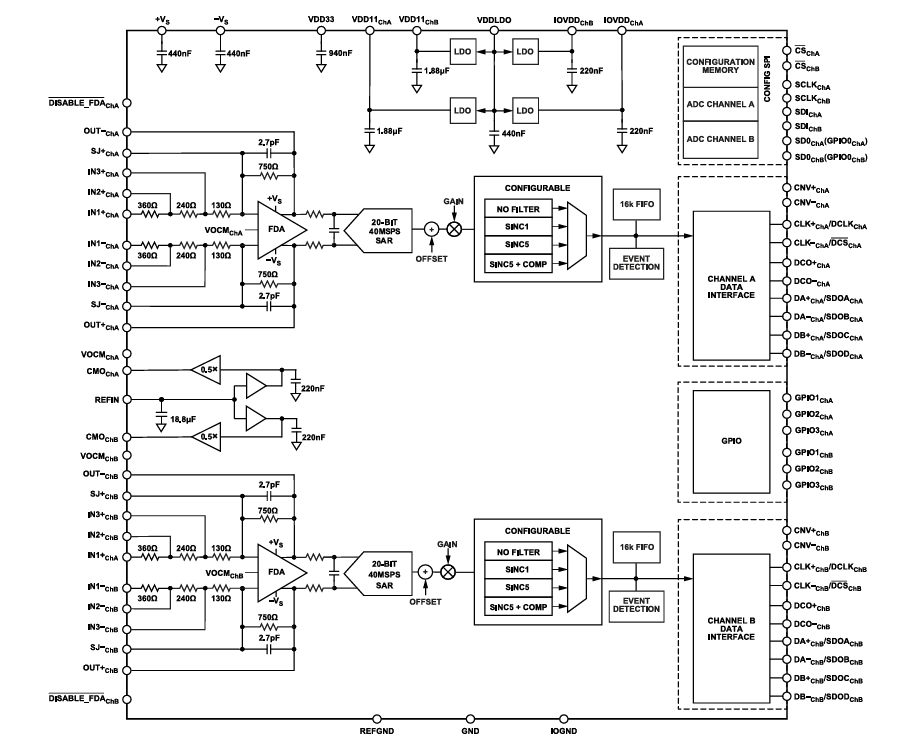

FUNKTIONALES BLOCKDIAGRAMM
