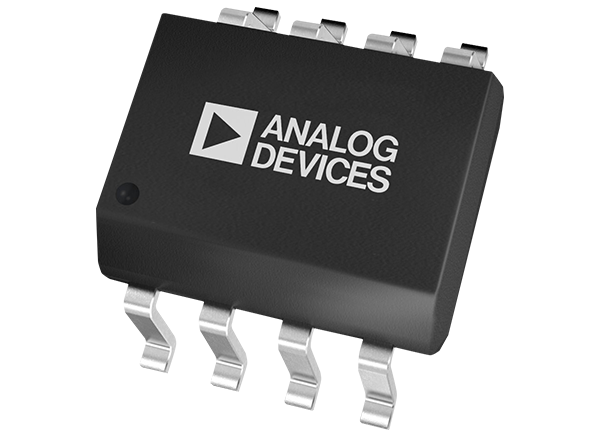

Analog Devices Inc. AD8066 FastFET™-Verstärker
Analog Devices Inc. AD8066 FastFET™-Verstärker sind spannungsrückgekoppelte Verstärker mit FET-Eingängen, die hohe Leistung und Benutzerfreundlichkeit bieten. Der AD8065 ist ein Einzelverstärker und der AD8066 ist ein Doppelverstärker. Diese Verstärker werden im proprietären XFCB-Prozess von Analog Devices, Inc. entwickelt. Der AD8066 ermöglicht einen außergewöhnlich rauscharmen Betrieb (7,0 nV/√Hz und 0,6 fA/√Hz) und eine sehr hohe Eingangsimpedanz.
Merkmale
- Für Fahrzeuganwendungen zugelassen
- FET-Eingangsverstärker
- 1pA Eingangsvorspannungsstrom
- Kostengünstig
- Hohe Geschwindigkeit: 145 MHz, -3 dB-Bandbreite (G = +1)
- 180 V/µs Anstiegsrate (G = +2)
- Rauscharm
- 7 nV/√Hz (f = 10 kHz)
- 0,6 fA/√Hz (f = 10 kHz)
- Großer Versorgungsspannungsbereich: 5 V bis 24 V
- Single-Supply- und Rail-to-Rail-Ausgang
- Niedrige Offset-Spannung 1,5 mV maximal
- Hohes Gleichtaktunterdrückungsverhältnis: -100 dB
- Ausgezeichnete Verzerrungswerte
- SFDR -88 dBc @ 1 MHz
- Geringer Stromverbrauch: 6,4 mA/Verstärker typischer Versorgungsstrom
- Keine Phasenumkehrung
- Kleine Gehäuse: SOIC-8, SOT-23-5 und MSOP-8
Applikationen
- Automotive-Fahrerassistenzsysteme
- Fotodiode Vorverstärker
- Filter
- A/D-Treiber
- Pegelverschiebung
- Pufferung

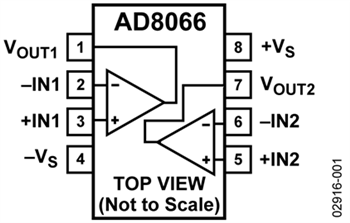

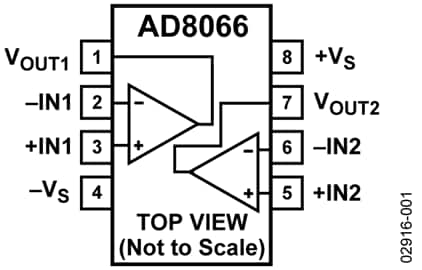

Blockdiagramme
Evaluierungsboards
Analog Devices Inc. EVAL-HSAMP-2 Universal-Testplatinen
Universal-Testplatinen für Hochgeschwindigkeits-Dual-Operationsverstärker.
Veröffentlichungsdatum: 2021-10-18
| Aktualisiert: 2022-03-11
