Analog Devices Inc. AD8208 Präzisionsdifferenzverstärker

Die AD8208 von Analog Devices sind Hochspannungs-Präzisionsdifferenzverstärker. Die AD8208 Verstärker werden mit einer einzigen +5V-Versorgung betrieben und verfügen über eine Gleichtaktspannung von -2V bis +45V. Der AD8208 Verstärker ist für Anwendungen in der Automobilindustrie qualifiziert und bietet einen verbesserten Eingangs-Überspannungs- und ESD-Schutz. Dieser Schutz umfasst eine EMI-Filterung für eine verbesserte Systemsteuerung. Die AD8208 Verstärker bieten eine hervorragende AC- und DC-Leistung zur Minimierung von Fehlern in der Anwendung. Die typische Offset- und Verstärkungsabweichung sowohl in SOIC- und MSOP-Gehäusen beträgt jeweils weniger als 5μV/°C und 10ppm/°C. Die Geräte erzielen zudem eine minimale CMRR von 80dB von DC bis 10kHz. Entwickler können einen extern zugänglichen Widerstand von 100 kΩ am Ausgang des Vorverstärkers (A1) für Tiefpassfilterung und Verstärkung verwenden. Das Design macht den AD8208 Verstärker hervorragend für Tiefpassfilterung und Verstärkung von kleinen differentiellen Spannungen beim Vorhandensein einer großen Gleichtaktspannung.

Designers can use an externally accessible 100kΩ resistor at the output of the preamplifier (A1) for low-pass filtering and establishing gains. The design makes the AD8208 amplifiers well-suited for low-pass filtering and amplifying small differential voltages in the presence of a large common-mode voltage.

Merkmale

  • Qualified for automotive applications
  • EMI filters included
  • High common-mode voltage range
    • −2V to +45V operating
    • −24V to +80V survival
  • Buffered output voltage
  • Gain = 20V/V
  • Low-pass filter (1-pole or 2-pole)
  • Wide operating temperature range
    • −40°C to +125°C for WB grade
    • −40°C to + 150°C for WH grade
  • Excellent AC and DC performance
    • ±1mV voltage offset
    • −5ppm/°C typical gain drift
    • 80dB CMRR minimum dc to 10kHz

Applikationen

  • High-side current sensing
  • Motor controls
  • Solenoid controls
  • Power management
  • Low-side current sensing
  • Diagnostic protection

Block Diagram

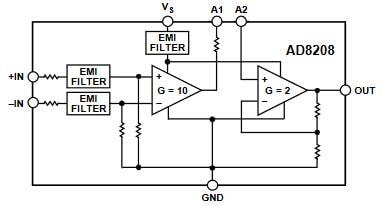

Blockdiagramm - Analog Devices Inc. AD8208 Präzisionsdifferenzverstärker
