Analog Devices Inc. AD8676 Dual-Rail-to-Rail-Ausgangs-Operationsverstärker
Analog Devices Inc. AD8676 Dual-Rail-to-Rail-Ausgangs-Operationsverstärker verfügen über einen extrem niedrigen Offset, Drift und Spannungsrauschen kombiniert mit sehr niedrigen Eingangs-Bias-Strömen über den gesamten Betriebstemperaturbereich. Die AD8676 Operationsverstärker arbeiten bei einem vollständig spezifizierten Betrieb von ±5 V bis ±15 V und bieten Rail-to-Rail-Ausgangsschwingungen und ein sehr geringes Rauschen. Der Rail-to-Rail-Ausgang ist mit dem OP184 vergleichbar, bietet aber ähnlich dem Industriestandard-OP07-Verstärker, eine große Bandbreite in Kombination mit Präzision und geringem Stromverbrauch. Der AD8676 unterscheidet sich von anderen rauscharmen Rail-to-Rail-Operationsverstärkern, indem er einen sehr niedrigen Eingangs-Bias-Strom und ein geringes Eingangsstromrauschen nutzt.
Die AD8676 Dual-Rail-to-Rail-Ausgangs-Operationsverstärker von ADI liefern eine typische Offsetspannung von nur 12 μV, eine Offset-Drift von 0,2 μV/°C und ein Rauschen von nur 0,10 μV p-p (0,1 Hz bis 10 Hz). Diese Spezifikationen eignen sich hervorragend für Applikationen, die keine großen Fehlerquellen tolerieren. Darüber hinaus profitieren Präzisionsmessgeräte, PLL und andere Präzisionsfilterschaltungen, Positions- und Drucksensoren, medizinische Messgeräte und Dehnungsmessverstärker erheblich von dem sehr geringen Rauschen, dem niedrigen Eingangs-Bias-Strom und der großen Bandbreite.
Der AD8676 ist für den erweiterten Industrie-Temperaturbereich (-40 °C bis +125 °C) ausgelegt und in bleifreien, schmalen 8-Pin-MSOP- oder 8-Pin-SOIC-Gehäusen verfügbar.
Die kleineren Gehäuse und der geringe Stromverbrauch des AD8676 ermöglichen eine maximale Kanaldichte oder eine minimale Boardgröße für platzkritische Ausrüstungen.
Merkmale
- Sehr geringes Spannungsrauschen: 2,8 nV/√Hz bei 1 kHz
- Rail-to-Rail-Ausgangsschwingung
- Niedriger Eingangs-Bias-Strom: 2 nA (max.)
- Sehr niedrige Offsetspannung: 12 µV (typisch)
- Maximale Eingangs-Offset-Spannungs-Drift: 0,6 µV/°C
- Sehr hohe Gain: 120 dB
- Hohe Bandbreite: 10 MHz (typisch)
- Betrieb: ±5 V bis ±18 V
Applikationen
- Präzisionsmessgeräte
- PLL-Filter
- Laserdioden-Steuerungsschleifen
- Dehnmeßstreifen-Verstärker
- Medizinische Messgeräte
- Wärmefühler-Verstärker
Dazugehörige Boards
Analog Devices Inc. Analog Devices EVALPRAOPAMPx Universal-Testplatinen für Präzisions-Operations-Verstärker
Helfen Entwicklern bei der Auswertung der Funktionen und Kapazitäten von Einzel-Operationsverstärkern in einer Vielzahl von Gehäusen.

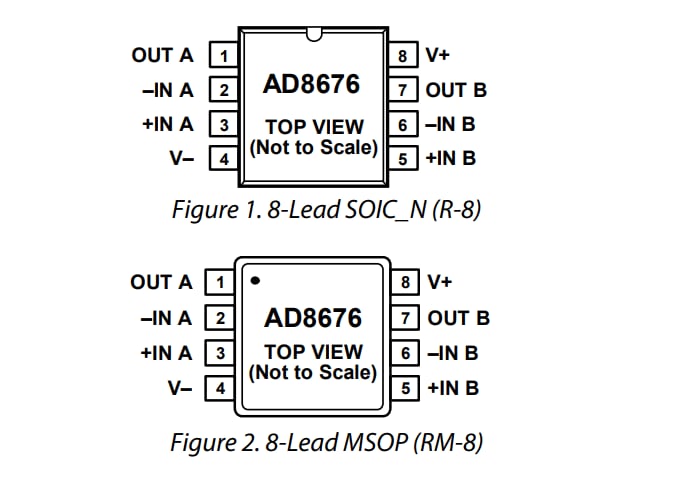

Pin-Konfigurationen
