Analog Devices Inc. ADAR2004 Evaluierungsboard
Das Analog Devices Inc. ADAR2004 Evaluierungsboard ist zur Evaluierung des ADAR2004 Vierkanal-HF-Transmitters ausgelegt, der für Millimeterwellen-Körperscanning-Applikationen optimiert ist. Dieser HF-Transmitter bietet einen niedrigen Zwischenfrequenzausgang (ZF) von bis zu 800 MHz. Der ADAR2004 HF-Transmitter benötigt nur eine einzige 2,5-V-Versorgung mit einem Stromverbrauch von 910 mW, wenn alle Kanäle eingeschaltet sind.
Merkmale
- Quad-LNA, Mischer und ZF-VGA
- 4 x LO-Multiplikator mit programmierbarem Oberwellenfilter
- HF-Eingangsfrequenzbereich: 10 GHz bis 40 GHz
- ZF-Ausgangsfrequenzbereich: 0 MHz bis 800 MHz
- LO-Eingangsfrequenzbereich: 2,4 GHz bis 10,1 GHz
- Gain-Bereich: 21 dB bis 41 dB
- Eingangs-P1dB (bei minimaler Gain): -20 dBm (typisch)
- Rauschfaktor (bei maximaler Gain): 9 dB (typisch)
- 3-Draht- oder 4-Draht-SPI-Steuerung
- Programmierbare On-Chip-Zustandsmaschinen für schnellen Multiplikator/Filter und schnelle Empfängerschaltung und -steuerung
- On-Chip-Temperatursensor und ADC
- DC-Leistung: 910 mW (2,5-V-Versorgung)
- LGA-Gehäuse mit 48 Anschlüssen von 7 mm × 7 mm
Applikationen
- Millimeterwellen-Bildgebung:
- Sicherheit
- Medizintechnik
- Industrie
- Mehrkanal-Empfänger
Overview

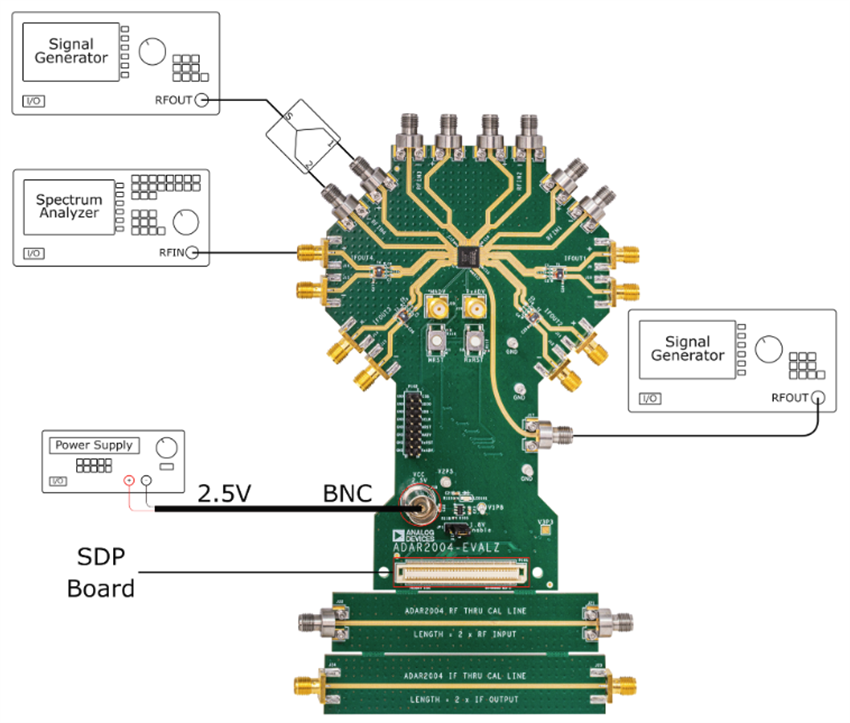

Hardware Setup
