Analog Devices Inc. ADM1281 Hot-Swap-Controller
Analog Devices ADM1281 Hot-Swap-Controller sind dafür entwickelt, um eine Leiterplatte aus einer unter Spannung stehenden Backplane zu entfernen oder in diese einzusetzen. Die ADM1281 liefern Strom, Leistung, Spannungund Temperatur-Rücklesbarkeit über einen integrierten 12-Bit Analog-Digital-Wandler (ADC), auf den über eine PmBus™ -Schnittstelle zugegriffen wird. Der Laststrom wird mit Hilfe eines internen Strommessungsverstärkers gemessen, der die Spannung über einen Strommesswiderstand im Leistungspfads durch die HS+- und HS-Pins misst. Standardmäßig ist eine Stromgrenze von 20 mV eingestellt, aber diese Grenze kann bei Bedarf angepasst werden.
Der ADI ADM1281 ist in einem 32-Pin-LFCSP-Gehäuse untergebracht und verfügt über einen RETRY-Pin, der bei einem Überstromfehler für einen automatischen Neuversuch oder Ausrasten verwendet wird.
Merkmale
- Drop-In-Ersatz für den ADM1278
- Genauigkeit von ±0,3 %, 12-Bit-ADC für IOUT, VIN, VOUT und Temperatur
- 290 ns Reaktionszeit bei Kurzschluss
- Shutdown bei Erkennung einer FET-Störung
- Constant Power Foldback für besseren FET SOA Schutz
- Ferntemperaturmessung mit programmierbaren Warn- und Abschaltschwellen
- Widerstands-programmierbare VSENSE Strombegrenzung mit 5 mV bis 25 mV
- Programmierbare Einschalt-Strombegrenzung
- 1 % genaue UV-, OV- und PWRGD-Schwellenwerte
- Getrennte Hot-Swap- und Leistungsüberwachungseingänge für zusätzliche externe ADC-Filterung
- Berichte zu Strom-/Energieverbrauch im Zeitverlauf
- Spitzenerkennungsregister für Strom, Spannung und Leistung
- PROCHOT Leistungsdrosselfähigkeit
- PMBus-Fast-Mode-konforme Schnittstelle
- Erhältlich im 5 mm x 5 mm, 32-Pin-LFCSP-Gehäuse
Applikationen
- Server
- Leistungsüberwachung und Steuerungs-/Verbrauchsbilanz
- Telekommunikations- und Datenkommunikationsausstattung

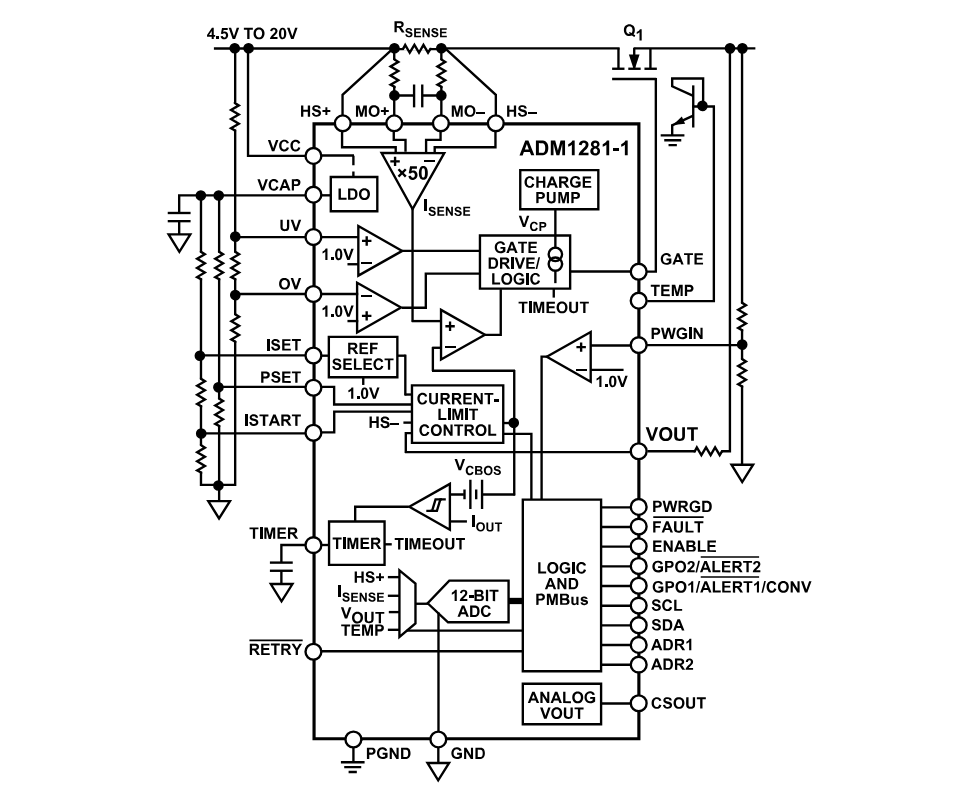

TYPISCHE APPLIKATIONS-SCHALTUNG
