Analog Devices Inc. ADP5056 Leistungslösung mit drei Abwärtsreglern
Die Analog Devices Inc. ADP5056 integrierte Leistungslösung mit drei Abwärtsreglern kombiniert drei Hochleistungs-Abwärtsregler in einem LGA-Gehäuse (Land-Grid-Array, LGA) mit 43 Anschlüssen, das die anspruchsvollen Anforderungen an Leistung und Boardplatz erfüllt. Die ADP5056 Lösung ermöglicht ohne Regler den direkten Anschluss an hohe Eingangsspannungen von bis zu 18 V.Alle Kanäle auf der ADP5056 Lösung von ADI enthalten High-Side- und Low-Side-Leistungs-Metalloxid-Halbleiter-Feldeffekt-Transistoren (MOSFETs), um eine Lösung mit optimiertem Wirkungsgrad zu ermöglichen. Kanal 1 und Kanal 2 liefern einen programmierbaren Ausgangsstrom von 3,5 A oder 7 A oder bieten einen einzelnen Ausgang mit einem Strom von bis zu 14 A im parallelgeschalteten Betrieb. Kanal 3 bietet einen programmierbaren Ausgangsstrom von 1,5 A oder 3 A.
Die ADP5056 Leistungslösung bietet eine Schaltfrequenz, die mit einem externen Taktgeber programmiert oder synchronisiert werden kann. Der ADP5056 enthält einen Freigabe-Pin (ENx) auf allen Kanälen für eine einfache Einschaltsequenzierung oder eine einstellbare Unterspannungssperre (UVLO).
Der ADP5056 ist für eine Sperrschichttemperatur von -40 °C bis +150 °C ausgelegt und in einem LGA-Gehäuse (Land-Grid-Array, LGA) mit 43 Anschlüssen untergebracht.
Merkmale
- Großer Eingangsspannungsbereich: 2,75 V bis 18 V
- Eingangsvorspannungsbereich: 4,5 V bis 18 V
- Betrieb bis zu einer Sperrschichttemperatur von 150 °C
- Rückkopplungsspannungsgenauigkeit: 0,62 % bis +0,69 % (Sperrschichttemperatur von -40 °C bis +125 °C)
- Kanal 1 und Kanal 2: Synchroner 7-A-Abwärtsregler (Talstrombegrenzung von mindestens 9,4 A)
- Kanal 1 und Kanal 2: Ausgang von 14 A im parallelgeschalteten Betrieb
- Kanal 3: Synchroner Abwärtsregler mit 3 A (Talstrombegrenzung von mindestens 4,2 A)
- Einstellbare Schaltfrequenz: 250 kHz bis 2.500 kHz
- Externe Kompensation für schnelles Last-Einschwingverhalten
- Präzisions-Freigabe-Pin mit einer genauen Referenzspannung von 0,615 V
- Programmierbare Einschalt- und Ausschalt-Sequenz
- Auswählbarer FPWM-/PSM-Modus
- Eingang oder Ausgang für Frequenzsynchronisierung
- Power-Good-Flag für drei Kanäle
- Aktiver Ausgangsentladungsschalter
- UVLO, Überstromschutz und TSD-Schutz
- LGA-Gehäuse mit 43 Anschlüssen von 5 mm × 5,5 mm
Applikationen
- Kleine Zellbasisstationen
- Feldprogrammierbares Gate-Array (FPGA) und Prozessorapplikationen
- Sicherheit und Überwachung
- Medizinische Applikationen

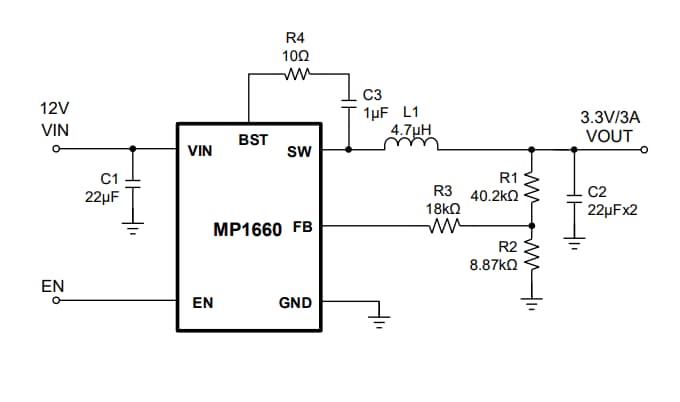

Typische Applikations-Schaltung
