Analog Devices / Maxim Integrated ADPL62086 übergeordnete Schaltkreise
Die ADPL62086 Überwachungsschaltungen von Analog Devices/Maxim Integrated überwachen Spannungen von 1,02 V bis 4,8 V mit einem werksseitig eingestellten reset-Schwellenwert. Der ADPL62086 enthält einen manuellen Reset-Eingang (MR), der es einer externen Logikschaltung ermöglicht, einen Reset auszulösen. Der ADPL62086 verfügt über einen Open-Drain-Active-Low-Reset-Ausgang. Der Reset-Ausgang aktiviert und bleibt für die Reset-Timeout-Periode geltend, nachdem die überwachte Spannung seinen Schwellenwert überschreitet.
Der ADPL62086 von ADI ist in einem 4-lead SOT23-Gehäuse untergebracht und wird über einen Temperaturbereich von -40 °C bis +125 °C betrieben.
Merkmale
- Niedriger Versorgungsstrom von 5 µA (typ.), 6,8 µA (max.) bei 3,6 V Übertemperatur (+125 °C)
- Werksseitig eingestellte reset-Schwellenwert-Optionen von 1,02 V bis 4,8 V in 50mV/100mV-Schritten
- Manueller Reset-Eingang
- Garantierter gültiger Reset bis VCC ≥ 1 V
- Open-Drain-Reset-Ausgang
- Power Supply Transient Immunity
- -40 °C bis +125 °C Betriebstemperaturbereich
Applikationen
- Tragbare/batteriebetriebene und Industrieanlagen
- e-Readers/Tablets
- Smartphones

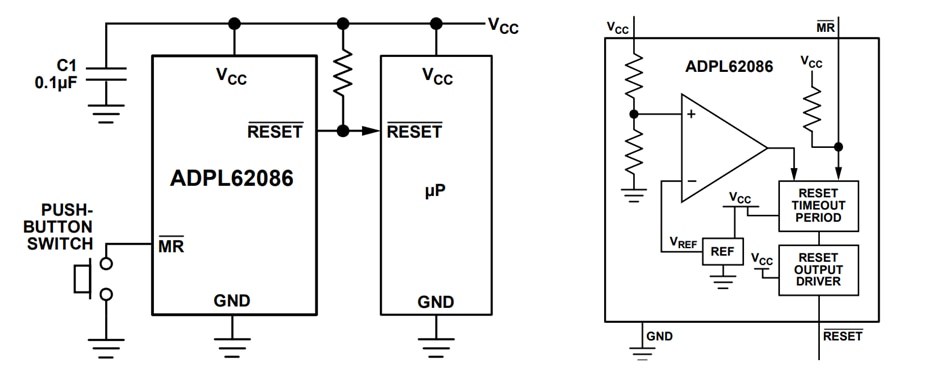

VEREINFACHTES APPLIKATIONSDIAGRAMM
Reset-Timing-Diagramm
