Analog Devices Inc. ADRF6780 Mikrowellen-Aufwärtswandler
Die Mikrowellen-Aufwärtswandler ADRF6780 von Analog Devices Inc. basieren auf Silizium-Germanium (SiGe) und arbeiten in einem Breitbandfrequenzbereich von 5,9 GHz bis 23,6 GHz. Diese Aufwärtswandler bieten zwei Aufwärtswandlungsmodi: direkte Wandlung von Basisband-I/Q zu HF und Einseitenband-Aufwärtswandlung (SSB) von realer Zwischenfrequenz (IF). Der ADRF6780-Aufwärtskonverter ist in einem kompakten, thermisch verbesserten LFCSP-Gehäuse mit den Maßen 5 mm x 5 mm erhältlich. Der ADRF6780 arbeitet im Temperaturbereich von -40 °C bis +85 °C. Typische Applikationen sind Punkt-zu-Punkt-Mikrowellenfunkgeräte, Radar, Systeme der elektronischen Kampfführung, Messtechnik, Avionik, geostationäre Satelliten (GEO) und automatische Prüfung (ATE).
Weltraumtaugliche Mikrowellen-Aufwärtswandler
Das von Analog Devices entwickelte Commercial Space Products Program Signalverarbeitungsapplikationen für traditionelle geostationäre Satelliten (GEO) und Kleinsatellitenkonstellationen in niedriger Erdumlaufbahn (LEO) decken. Das Programm definiert geprüfte und qualifizierte Bauelemente in kommerzieller Qualität, die für Applikationen geeignet sind. Diese Bauteile bieten ein ausgewogenes Verhältnis von Betriebsverhalten, Zuverlässigkeit und Kosten für Missionen.
Merkmale
- 5,9 GHz bis 23,6 GHz Breitband-HF-Ausgangsfrequenzbereich
- Zwei Aufwärtskonvertierungsmodi:
- Direkte Wandlung vom Basisband-I/Q zu HF
- Einseitige Bandaufwärtswandlung aus realer ZF
- LO-Eingangsfrequenzbereich: 5,4 GHz – 14 GHz
- LO-Verdoppler für bis zu 28 GHz
- Angepasster symmetrischer 100-Ω-HF-Ausgang, LO-Eingang und ZF-Eingang
- Eingänge für das Basisband mit hoher Impedanz
- Unterdrückung von Seitenbändern und Optimierung des Trägerrückflusses
- Variabler Dämpfungsglied und Leistungsdetektor für die Tx-Leistungssteuerung
- Programmierbar über 4-Draht-SPI-Schnittstelle
- 32-polige 5 mm x 5 mm LFCSP-Mikrowellengehäuse
Applikationen
- Punkt-zu-Punkt-Mikrowellenfunkgeräte
- Radar und elektronische Waffensysteme
- Messgeräte
- Automatische Prüfung (ATE)
- Satelliten in niedrigen und mittleren Erdumlaufbahnen (LEO/MEO)
- Satelliten in geostationären Erdumlaufbahnen (GEO)
- Avionics
Funktionales Blockdiagramm

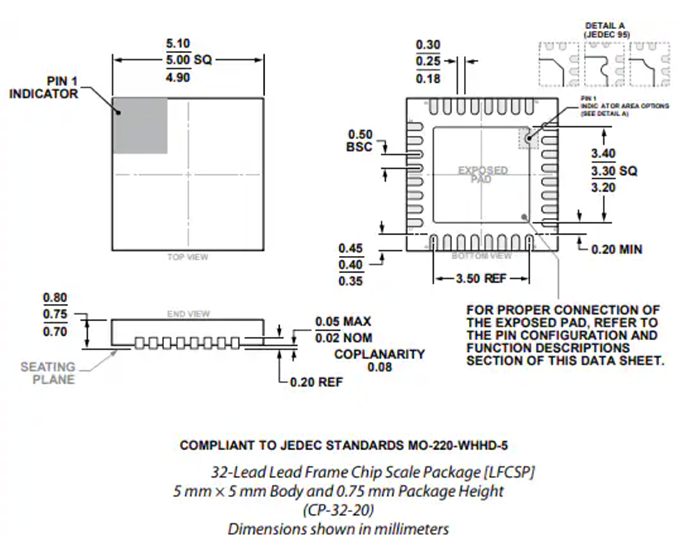

Abmessungen
