Analog Devices Inc. ADuM1252 Bidirektionale I2C-Isolatoren

Analog Devices Inc. ADuM1252 Bidirektionalen I2C-Isolatoren bieten zwei bidirektionale Open-Drain-Kanäle für Applikationen, die eine Übertragung von Daten in beide Richtungen über dieselbe Leitung erfordern (wie z. B. I2C). Um eine Latch-up-Aktion zu verhindern, verfügen die Seite 1-Ausgänge über spezielle Puffer zur Regelung der logisch-niedrigen Spannung bei 0,64 V und der logisch-niedrige Eingangsschwellenwert ist mindestens 50 mV niedriger als die logisch-niedrige Ausgangsspannung. Seite 2 bietet herkömmliche Puffer, welche die Logik-niedrige Ausgangsspannung nicht regeln. Der extrem stromsparende ADuM1252 von Vishay bietet außerdem eine störungsfreie Busverbindung für Hot-Plug-Verbindungen auf Seite 2, indem zuerst die Bus-Pins vorgeladen und dann der Bus-Zustand für einen Leerlauf-Bus überwacht oder eine I2C-Stopp-Bedingung erkannt wird, bevor die Seiten 1 und 2 verbunden werden.

Mit unabhängigen Versorgungsspannungen von 1,71 V bis 5,5 V auf der ersten und zweiten Seite des Isolators arbeitet der ADuM1252 von Analog Devices mit bis zu 2 MHz. Der äußerst geringe Standby-Strom von 21 µA pro Seite eignet sich hervorragend für batteriebetriebene Systeme. Diese Geräte sind in einem schmalen 8-poligen SOIC-Gehäuse erhältlich und für den Betrieb bei Umgebungstemperaturen von -40 °C bis +125 °C ausgelegt.

Merkmale

  • Niedrige VOL(MAX) für eine höhere I2C-Bauteil-Kompatibilität
    • 0,69 V für Seite 1
    • 0,4 V für Seite 2
  • Extrem geringer Stromverbrauch für eine längere Batterielaufzeit, 142 μA (typisch) pro Kanal bei 400 kHz
  • Der große unabhängige VDD1/ VDD2-Versorgungsbereich unterstützt mehr logische Spannungspegel und ermöglicht eine Pegelverschiebung, 1,71 V bis 5,5 V für beide Seiten
  • Verbesserte Hot-Swap-fähige Seite 2 I/O, anfängliche Seite 2-Verbindung erfolgt im Bus-Leerlauf oder Stopp-Zustand, um Datenverfälschung zu verhindern
  • Bidirektionale I2C-Datenübertragung bis zu 2 MHz SCL
  • Bidirektionale SCL für erweiterte Bus-Topologien unterstützt Taktdehnung und mehrere Controller über die Isolationsbarriere
  • Die starke Stromsenkung ermöglicht niedrigerePULL-UP-Werte für schnellere Busgeschwindigkeiten
    • 5 mA für Seite 1
    • 50 mA für Seite 2
  • Robuste galvanische Trennung von digitalen Signalen
    • Dauerwiderstand von 445 VRMS (VIOWM), 8-Narrow-SOIC-Gehäuse
    • Hält ±10 kV Stoßstrom gemäß IEC 61000-4-5 stand
    • 4 mm Kriechstrecke und Luftstrecke, SOIC-8 schmal
  • Ausstehende Sicherheitszertifizierungen und behördliche Genehmigungen
    • IEC60747-17, verstärkte V IORM SOIC-Narrow: 630 VPEAK
    • UL 1577, SOIC-Narrow-8: 3.000 VRMS für 1 Minute
    • IEC/EN/CSA 62368-1
    • IEC/EN/CSA 61010-1
    • CAN/CSA-C22.2 Nr. 14-18

Applikationen

  • Isolierte I2C-/SMBus-Schnittstellen
  • Batteriemanagementsysteme
  • Power-Over-Ethernet (PoE)
  • Motorsteuerungssysteme

Technische Daten

  • 1,71 V bis 5,5 V Versorgungsbereich
  • 1,48 V bis 1,65 V Schwellenwertseite der Unterspannungssperre
  • 30 mV typische Schwellenwert-Hysterese der Unterspannungssperre
  • 5 pF typische Eingangskapazität
  • ±10 µA Ableitstrom
  • Mindest-Gleichtaktsicherheit: 200 kV/µs
  • 2 MHz (minimum) Maximale Datenrate
  • -40 °C bis +125 °C Betriebstemperaturbereich
  • +150 °C Sperrschichttemperatur

Videos

Typische Applikations-Schaltung

Applikations-Schaltungsdiagramm - Analog Devices Inc. ADuM1252 Bidirektionale I2C-Isolatoren

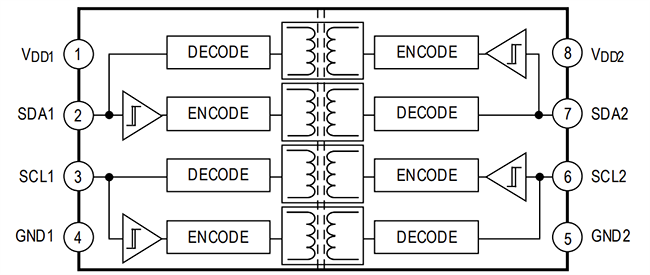

Funktionsdiagramm

Blockdiagramm - Analog Devices Inc. ADuM1252 Bidirektionale I2C-Isolatoren
