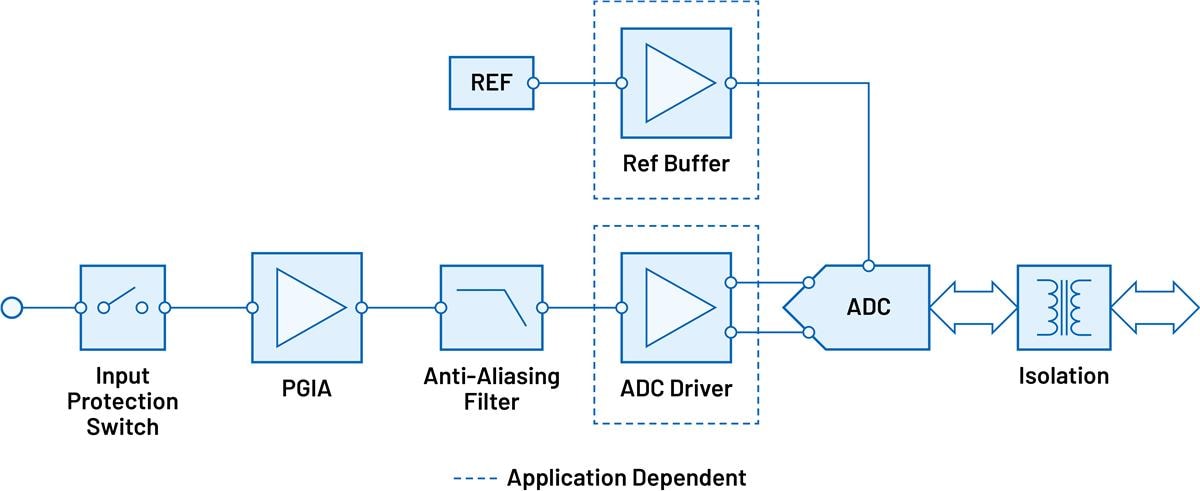

Analog Devices Inc. Datenerfassungs-Signalketten

Skalierbare Leistung

Eingangsschutzschalter – ADG5421F– ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter

Gain - LTC6373- 36 V volldifferentieller Instrumentenverstärker mit programmierbarer Verstärkung und 25pA Eingangsvorspannung

ADC-Treiber – ADA4945-1– extrem Verzerrungsarmer 1nV/√Hz - Verstärker

ADC – AD7768-1– DC bis 204kHz, dynamische Signalanalyse, präziser 24-Bit-ADC mit Leistungsskalierung

REF-Buffer – AD8628– rail-to-rail-Eingangs -/Ausgangs-Operation Verstärker mit Nullpunktdrift und Einzelversorgung

REF – ADR444– Extrem rauscharme 4,096-V-Spannung Referenz mit hoher Genauigkeit

Isolierung – AduM141E– 150 MSPS 3 -/3,75-kV - rms - isolator

Hochverdichtete

Eingangsschutzschalter – ADG5421F– ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter

Gain/ADC Treiber/ADC – ADAQ7768-1- 24-Bit, 1 Msps Datenerfassungslösung µModule

REF-Buffer – AD8628– rail-to-rail-Eingangs -/Ausgangs-Operation Verstärker mit Nullpunktdrift und Einzelversorgung

REF – ADR444– Extrem rauscharme 4,096-V-Spannung Referenz mit hoher Genauigkeit

Isolierung – AduM141E– 150 MSPS 3 -/3,75-kV - rms - isolator

Niedrige Latenz

Eingangsschutzschalter – ADG5421F– ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter

Gain - LTC6373- 36 V volldifferentieller Instrumentenverstärker mit programmierbarer Verstärkung und 25pA Eingangsvorspannung

ADC-Treiber – ADA4945-1– extrem Verzerrungsarmer 1nV/√Hz - Verstärker

ADC – AD4003– 18-Bit, 2 Msps, differentieller SAR-ADC

REF-Buffer – ADA4807– 3,1 nV/√Hz, 1 mA, 180 MHz, Rail-to-Rail-Eingangs-/Ausgangsverstärker

REF – ADR4550– Ultra-rauscharme, hochpräzise 5,0-V-Spannungsreferenz

Isolierung – AduM141E– 150 MSPS 3 -/3,75-kV - rms - isolator

Alias-freie gleichzeitige Abtastung

Eingangsschutzschalter – ADG5421F– ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter

Gain – LTC6373– vollständig differenzielle 36-V-Instrumentenverstärker mit programmierbarer Gain und einem Eingangs-Bias-Strom von 25 pA

ADC – AD4134– 24-Bit, 4-Kanal 1,5 Msps aliasfreier Präzisions-ADC

Ref - ADR4540/ADR444 - Ultra-rauscharme, hochgenaue 4,096 V Spannungsreferenz

Isolierung – ADuM141D/E - 150 MSPS 3 -/3,75-kV - rms - isolator

Skalierbare gleichzeitige Abtastung

Eingangsschutzschalter – ADG5421F– ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter

Gain – LTC6373– vollständig differenzielle 36-V-Instrumentenverstärker mit programmierbarer Gain und einem Eingangs-Bias-Strom von 25 pA

ADC-Treiber – ADA4945-1– Vollständig differenzieller ADC-Treiber mit hoher Geschwindigkeit und Offset-Drift von ±0,1 µV/°C

ADC – AD7768– DC bis 204 kHz, dynamische Signalanalyse, präziser 24-Bit-ADC mit Leistungsskalierung

Ref - ADR444 - Ultra-rauscharme, hochgenaue 4,096 V Spannungsreferenz

Isolierung – ADuM141D/E - 150 MSPS 3 -/3,75-kV - rms - isolator

Simultane Abtastung mit niedriger Latenz

Eingangsschutzschalter – ADG5421F– ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter

Gain – LTC6373– vollständig differenzielle 36-V-Instrumentenverstärker mit programmierbarer Gain und einem Eingangs-Bias-Strom von 25 pA

ADC-Treiber – ADA4945-1– Hochgeschwindigkeits-ADC-Treiber mit ±0,1 µV/˚C Offsetdrift, vollständig differenziell

ADC – AD7380– 24-Bit, 1,5 Msps aliasfreier Präzisions-ADC

Referenzpuffer – ADA4807-1– 2,1 nV/√Hz, 1,1 mA, 80 MHz, rausch- und verzerrungsarm, Rail-to-Rail-Ausgangsverstärker

Ref - ADR4533 - Ultra-rauscharme, hochgenaue 3,3 V Spannungsreferenz

Isolierung – ADuM141D/E - 150 MSPS 3 -/3,75-kV - rms - isolator
