Analog Devices Inc. DC2374B Demonstrationsboard für das LTC4013 Ladegerät
Das DC2374B Demoboard von Analog Devices ist für die schnelle und einfache Demonstration des LTC4013 Ladegeräts ausgelegt. Das LTC4013 ist ein synchrones 60-V-Abwärts-Multi-Chemie-Ladegerät mit zweistufigen CC-/CV-Ladezyklen, drei- und vierstufigen Blei- und Li-Ion-Akkualgorithmen. Dieses Demonstrationsboard ist für den Betrieb von einer 21,5 V bis 35 V Versorgung oder von einem Solarmodul ausgelegt und lädt einen Blei-Akku bei 5 A auf.
Eine Laden mit hoher Leistung wird über optionale Eingangs- und Ausgangskondensatoren sowie großen Inuktivitätspads und parallelen oberen und unteren FET-Pads erzielt. Mit externen Widerständen und einem Kondensator konfiguriert das DC2374 Demoboard die Betriebsfrequenz, Ladespannung, LB-Spannungseinstellung (Low Battery, LB) und das Timing. Der TIMER und zwei Tri-State-Moduspins legen die verschiedenen Lade-Algorithmen fest.
Merkmale
- Eingangsversorgungsbereich: 21,5 V bis 35 V
- Batterie-Absorptionsspannung: 14,2 V
- Low-Battery: 10,4 V
- Batterie-Erhaltungsspannung: 13,6 V
Layout

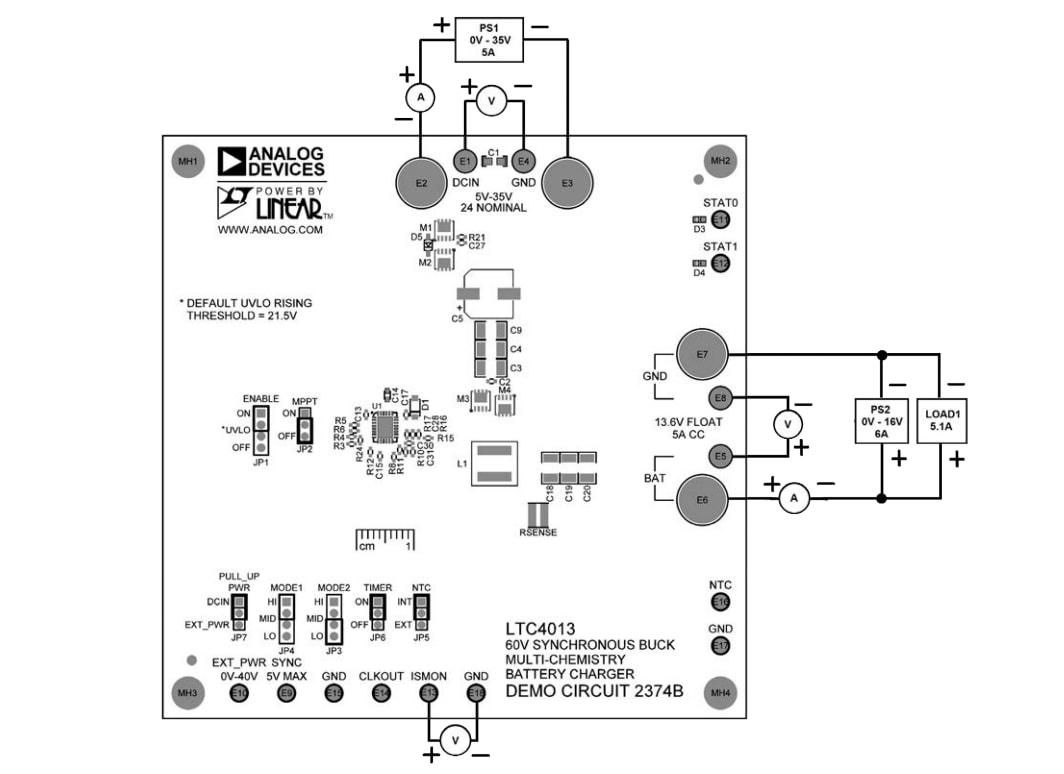

Einrichtung der Ausrüstung
Veröffentlichungsdatum: 2019-03-07
| Aktualisiert: 2023-08-11
