Analog Devices Inc. DC2480A Demonstrationsschaltung

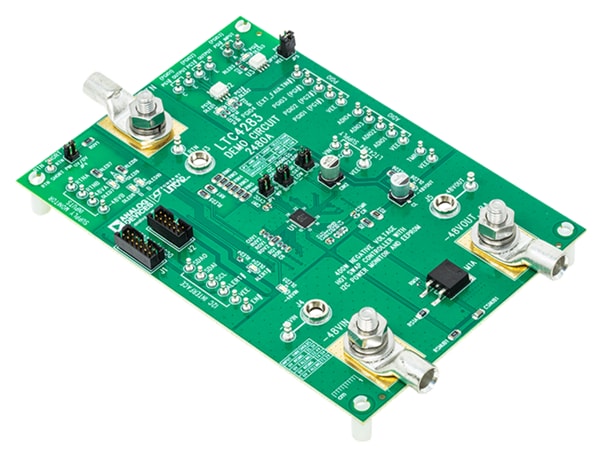

Die Analog Devices DC2480A Demonstrationsschaltung demonstriert den LTC4283 negativen Hochleistungs-Hot-Swap-Controller mit Energieüberwachung und EEPROM in einer Applikation mit -48 V, 8 A (400 W). Der DC2480A bietet eine zuverlässige, kostengünstige Hot-Plug-Lösung für Hochleistungssysteme, bei denen Eingangsschritte unmittelbar bevorstehen. Enthält eine On-Board-Isolierung für Power-Good-Steuerpins, um nachgeschaltete Stromwandler zu ermöglichen. LEDs zeigen die Präsenz von -48-V-Ein- und Ausgängen sowie den Zustand sowohl der Versorgungseinspeisungen als auch der Power-Good-Signalisierung an. Hochspannungs-Layout-Regeln werden durchgehend befolgt, um die beste langfristige Produktzuverlässigkeit zu gewährleisten. Stiftleisten sind für drei I²C-Schnittstellen verfügbar und bieten einen sofortigen Zugriff auf Spannungs-, Strom-, Leistungs-, Energie-, Fehlerprotokoll- und Boardtemperatur-Daten.
