Analog Devices Inc. DC2575A Demonstrationsschaltung

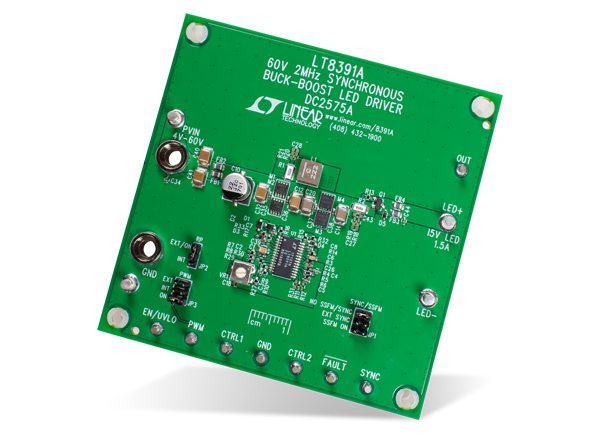

Die Linear Technology/Analog Devices DC2575A Demonstrationsschaltung bietet eine Evaluationsplattform für den LT8391 60V-Auf-/Abwärts-LED-Controller mit vier Schaltern und Frequenzspreizung. Die DC2575A Demonstrationsschaltung enthält den LT8391 LED-Controller und AEC-Q-Automobil-zugelassene Komponenten. Zu diesen AEC-Q-Automobil-zugelassenen Komponenten gehören Leistungs-MOSFETs, Dioden, Eingangs- und Ausgangskondensatoren sowie Induktivitäten. Die LT8391 verfügt über eine Eingangsspannung von 4 V bis 60 V und eine einzelne Kette von LEDs mit bis zu 16 V bei 1,5 A. Die DC2575A arbeitet mit einer Schaltfrequenz von 2 MHz ohne Frequenzspreizung. Entwickler können die Frequenzspreizungsmodulation (SSFM) mit einfachen Steckbrücken aktivieren. Die SSFM ermöglicht eine Schaltfrequenzspreizung von f_SW bis f_SW +25 % für niedrige EMI.
