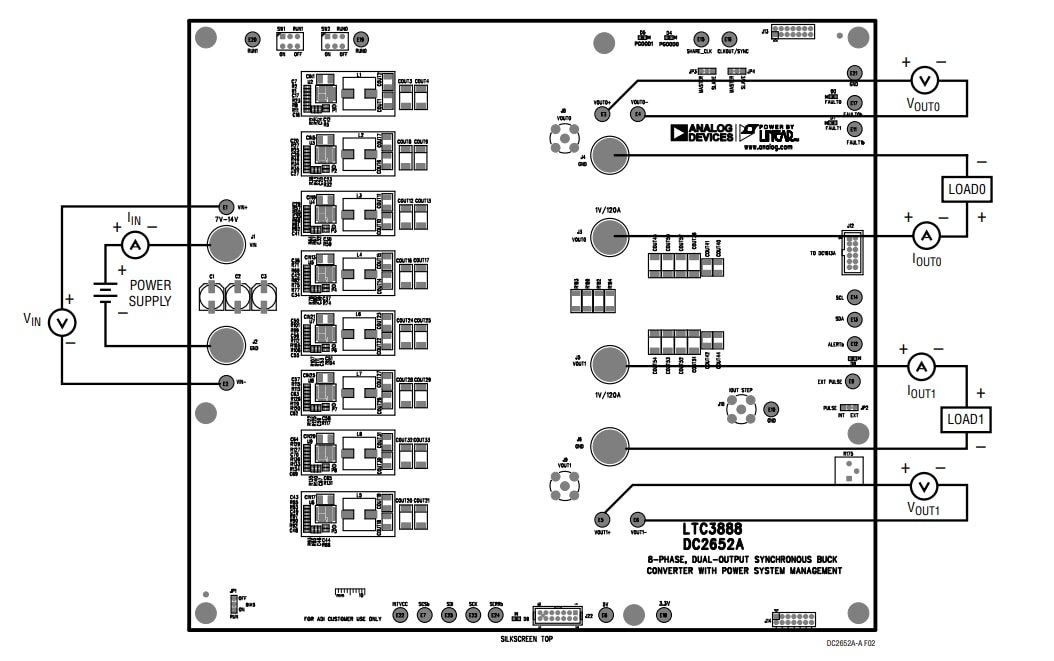

Analog Devices Inc. DC2652A-A Demonstrationsboard für LTC3888

Das Analog Devices Inc. DC2652A-A Demonstrationsboard ist ein synchroner Abwärtswandler mit 8 Phasen, zwei Ausgängen, hohem Wirkungsgrad, hoher Dichte und einem Eingangsbereich von 7 V bis 14 V, der den LTC3888 demonstriert. Individuelle Ausgangsversorgung mit einem Laststrom von bis zu 120 A (max.) mit 1 V. Der LTC3888 ist ein PMBus-konformer 8-Phasen-Dual-Schleifen-DC/DC-Abwärtsregler mit digitalem Leistungssystemmanagement für DrMOS-Bauteile.

Die DC2291A-A schaltet die Standardeinstellungen ein und liefert eine auf den Konfigurationswiderständen oder auf seinem nichtflüchtigen Speicher basierende Leistung ohne dass eine serielle Buskommunikation erforderlich ist. LTpowerPlay™ untersucht die umfangreichen Leistungssystem-Managementfunktionen des Bauteils mit dem DC1613A I²C-/SMBus-/PMBus-Dongle von ADI zur Verbindung mit dem Board vollständig. Durch die LTpowerPlay wird dem Benutzer die Neukonfiguration des Bauteils während des Betriebs und die Speicherung der Konfiguration im EEPROM sowie die Anzeige der Telemetrie der Spannung, des Stroms, der Temperatur und des Fehlerzustands ermöglicht.
