Analog Devices Inc. DC3123A Demonstrationsschaltung
Die Analog Devices Inc. DC3123A Demonstrationsschaltung verfügt über die LTC3315A dualen synchronen DC/DC-Abwärtsregler von 5 V, 2 A, die bei 2 MHz betrieben werden. Ein Regler bietet einen Ausgang von 1,2 V und der andere 1,8 Vund beide zusammen eine Last von bis zu 2 A. Der LTC3315A Regler unterstützt einstellbare Ausgangsspannungen von 0,5 V bis VIN und Betriebsfrequenzen von 1 MHz bis 3 MHz. Der Betriebsmodus der DC3123A Demonstrationsschaltung kann als Burst-Modus, Skip-Modus oder erzwungener Dauerbetriebsmodus (FC) ausgewählt werden. Der Einstellungs-JP1 zur FC/SYNC-Position ermöglicht dem LTC3315A Regler die Synchronisierung mit einer Taktfrequenz von 1 MHz bis 3 MHz. Der LTC3315A Regler arbeitet im erzwungenen kontinuierlichen (FC) Modus, wenn er mit einem externen Taktgeber synchronisiert wird.
Merkmale
- Eingangsversorgungsbereich (VIN): 2,25 V bis 5,5 V
- Interne Oszillatorfrequenz (fSW): 1,9 MHz bis 2,1 MHz
- Einschaltzeit für Top-Schalter: 25 ns
- 1,2 V VOUT1
- 1,8 V VOUT2

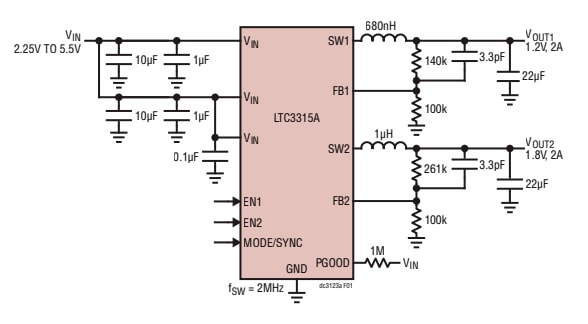

Typische Applikations-Schaltung
Leistungsdiagramm
Verwandtes Produkt
Analog Devices Inc. LTC3315A und LTC3315B Abwärtswandler
Duale, monolithische und synchrone 2-A-Abwärtswandler, die von einer Eingangsversorgung von 2,25 V bis 5,5 V betrieben werden.
Veröffentlichungsdatum: 2022-02-10
| Aktualisiert: 2022-03-11
