Analog Devices Inc. EV-ADF4030SD1Z Bewertungstafeln

Die EV-ADF4030SD1Z Evaluierungsboards vonAnalog Devices dienen der Evaluierung des Betriebsverhalten des ADF4030 10-Kanal-Präzisionssynchronisators. Diese Boards müssen über die Arduino-Anschlüsse P5, P17, P18 und P16 mit dem SDP-K1 Controllerboard verbunden werden. Mehrere EV-ADF4030SD1Z Evaluierungsboards können mithilfe des Arduino-Steckverbinders auf das SDP-K1 Controllerboard gestapelt werden. Die EV-ADF4030SD1Z Evaluierungsboards ermöglichen den Zugriff auf zehn ADF4030 BSYNC bidirektionale I/O-Leitungen über Twinax und SMA-Steckverbinder. Diese Evaluierungsboards werden für 5G-Timing-Transport, Hochpräzisions-Synchronisierung, Pin-Elektronik bei automatischen Prüfanlagen (ATE) und Phased-Array-Radar-Applikationen verwendet.

Merkmale

  • EV-ADF4030SD1Z Evaluierungsboard mit dem ADF4030 10-Kanal-Präzisionssynchronisierer, Arduino-Schnittstelle und Spannungsreglern
  • Ermöglicht mehrere Möglichkeiten zur Bereitstellung einer Referenzuhr für den ADF4030
  • SDP-K1 Controller-Board fungiert als Schnittstelle zwischen einem PC und dem Evaluation Board
  • Single-ended von einem Signalgenerator
  • Differential von einem anderen Gerät oder zusätzlichem ADF4030 Synchronisierer
  • Ermöglicht den Zugriff auf 10 ADF4030 BSYNC bidirektionale E/A-Leitungen über Twinax und SMA-Anschlüsse
  • Erleichtert die Kopplung der ADF4030 Uhren mit einem Oszilloskop oder anderen Karten unter Verwendung eines Interposer-Boards
  • Bis zu 16 EV-ADF4030SD1Z Boards können mithilfe des Arduino-Steckverbinders gestapelt werden.
  • Die Windows®-basierte Software ermöglicht die Steuerung aller ADF4030-Funktionen von einem PC aus.
  • Benötigte Ausrüstung:
    • Windows-basierter PC mit USB 2.0 Anschluss für Auswertungssoftware
    • Referenztaktquelle
    • Oszilloskop mit SMA-Kabeln (optional)
  • Erforderliche Software
    • ACE-Software und Version 1,30 oder höher
    • ADF4030 Plugin und Version 1.2024.26400-dev0030 oder höher

Applikationen

  • 5 G Hochpräzise Synchronisierung des Zeittransports
  • Automatische Testgeräte (ATE) pin electronics
  • Phased Array Radar

Lieferumfang Kit

  • EV-ADF4030SD1Z evaluierungsboard
  • Interposer-Platine
  • 1x SDK-K1 Controller-Bausatz
  • 1x 12 V und 24 W AC/DC ADAPTER für externe Wandmontage (Klasse II)
  • 1x Twinax Kabel

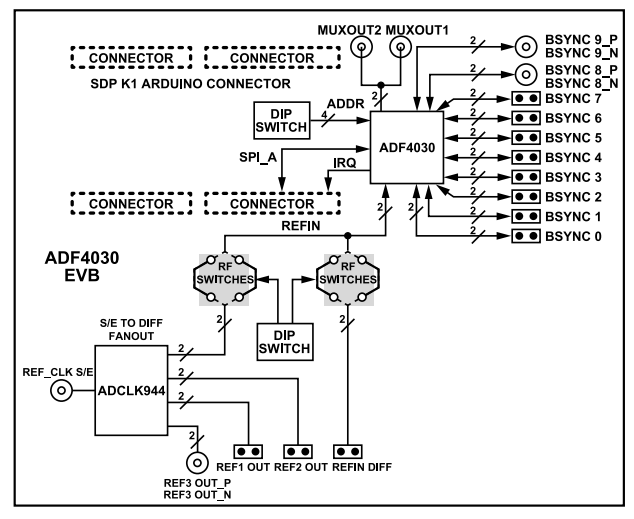

Blockdiagramm

Blockdiagramm - Analog Devices Inc. EV-ADF4030SD1Z Bewertungstafeln

Zugehörige Synchronisatoren

Analog Devices Inc. ADF4030 Präzisions-Synchronisiergeräte

Ideal für 5G Timing-Transport, hochpräzise Synchronisation und Phased-Array-Radar.
