Analog Devices Inc. EV-ADF41513 Evaluierungsboards

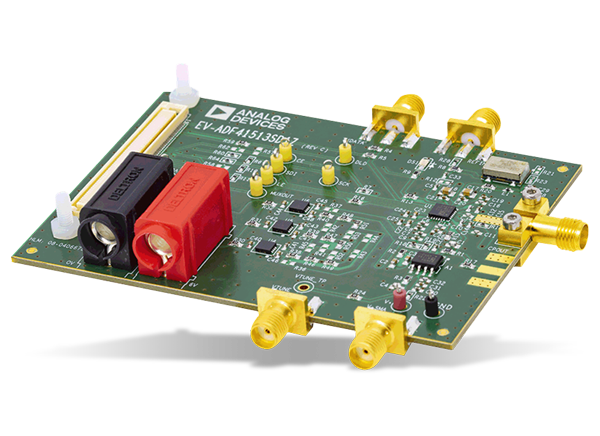

Analog Devices Inc. EV-ADF41513 Evaluierungsboards sind Demonstrations- und Prototyping-Boards, die zur Evaluierung der Funktionen des ADF41513 PLL-Synthesizers verwendet werden. Diese Evaluationsboards enthalten jeweils einen vormontierten ADF41513, eine 100-MHz-Referenz (Quarzoszillator (XO)), einen Schleifenfilter und einen rauscharmen Spannungsregler.
Die EV-ADF41513 Evaluierungsboards werden in zwei Varianten angeboten:
Das EV-ADF41513SD1Z Evaluierungsboard benötigt einen externen spannungsgesteuerten Oszillator (VCO). Auf dem EV-ADF41513SD1Z befinden sich Sub-Miniatur-Version-A-Steckverbinder (SMA), die zur Verbindung des Ladungspumpenausgangs (VTUNE) mit dem Abstimmeingang des VCOs und dem Phasenregelkreis-(PLL)-Funkfrequenz-(HF)-Eingang (RFIN) zum VCO-Ausgang vorgesehen sind.
Das EV-ADF41513SD2Z Evaluierungsboard enthält einen HMC733 On-Board-VCO von 10 GHz bis 20 GHz.
Die EV-ADF41513SD1Z und EV-ADF41513SD2Z Evaluierungsboards benötigen das SDP-S (System-Demonstrationsplattform-Serial) Controllerboard (EVAL-SDP-CS1Z), das im Lieferumfang des Kits nicht enthalten ist. Das SDP-S Controllerboard basiert auf einer USB-zu-Serial-Engine, die über einen USB-2.0-Hochgeschwindigkeitsanschluss eine Verbindung zum PC herstellt. Das SDP-S Controllerboard ermöglicht die Softwareprogrammierung des ADF41513 Bauteils.
Merkmale
- EV-ADF41513SD1Z
- ADF41513 Frequenzsynthesizer
- 100 MHz Quarzoszillator
- Schleifenfilter
- Spannungsregler
- EV-ADF41513SD2Z
- ADF41513 Frequenzsynthesizer
- 100 MHz Quarzoszillator
- Schleifenfilter
- Spannungsregler
- HMC733 10-GHz- bis 20-GHz-VCO
- Die Windows-basierte Software ermöglicht die Steuerung der Funktionen des Synthesizers über einen PC
- Wird extern mit 6 V und 25 V betrieben
Erforderliche Ausrüstung
- Windows-basierter PC mit USB-Anschluss für die Evaluierungssoftware
- SDP-S (System-Demonstrationsplattform-Serial) Controllerboard (EVAL-SDP-CS1Z)
- Dual-Stromversorgung (6 V, 25 V)
- Externer VCO (nur EV-ADF41513SD1Z)
- Spektrumanalysator
Einsetzbare Produkte
Analog Devices Inc. ADF41513 PLL-Synthesizer
Extrem rauscharmer PLL-Synthesizer mit einer Bandbreite von 1 GHz bis 26,5 GHz.
Verwandte Produkte
Analog Devices Inc. Analog Devices EVAL-SDP-CS1Z Steuerungsplatine
SDP-S Controller-Karte; ermöglicht die Konfiguration und Datenerfassung auf Tochterkarten vom PC über USB.
