Analog Devices Inc. EVAL-AD4113ARDZ ADC-Evaluierungsboard
Das Analog Devices EVAL-AD4113ARDZ ADC-Evaluierungsboard enthält alle Funktionen des AD4113 und ermöglicht dem Nutzer die Evaluierung des vollständigen Funktionsumfangs. Der AD4113 ist ein 16-Bit-125-ks/S-Analog-Digital-Wandler (ADC) mit einem Eingangsspannungsbereich von ±10 V und acht einendigen oder vier Differentialkanälen. Alle Kanäle verfügen über einen integrierten Überspannungsschutz.
Das EVAL-AD4113ARDZ Board von Analog Devices umfasst Spannungsreferenzen, Stromversorgung und Datenisolierung und wird mit der EVAL-SDPCK1Z Systemdemonstrationsplattform verbunden. Das SDP-Board stellt die Verbindung zu einem PC über einen USB-Anschluss (Universal Serial Bus) her und kann das EVAL-AD4113ARDZ Board über den USB-Anschluss des PCs mit Strom versorgen. Die ACE-Software konfiguriert das AD4113 Bauteil und bietet eine DC-Zeitbereichsanalyse in Form von Histogrammen, Wellenformdiagrammen und zugehöriger Rauschanalyse zur Evaluierung des Betriebsverhaltens des ADCs.
Merkmale
- Vollständig bestücktes Evaluierungsboard für den AD4113
- PC-Steuerung in Verbindung mit der Systemdemonstrationsplattform (EVAL-SDP-CK1Z)
- PC-Softwaresteuerung und Datenanalyse
- Fähigkeit des eigenständigen Betriebs
Applikationen
- Prozesssteuerung
- PLC-/DCS-Module
- Messtechnik
Erforderliche Ausrüstung
- EVAL-AD4113ARDZ Evaluierungsboard
- EVAL-SDP-CK1Z
- DC-Signalquelle
- PC mit Windows® mit einem USB 2.0 Anschluss und installiertem Evaluierungstool
- AD4113 Analyse|Steuerung|Evaluierung (ACE) Software

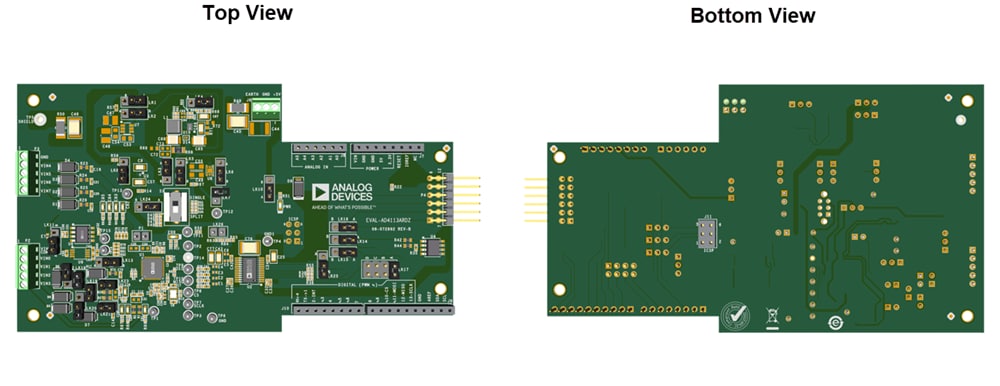

Board-Layout
Verwandter ADC
Analog Devices Inc. AD4113 16-Bit-Sigma-Delta-ADC
Ein Sigma-Delta-ADC mit integriertem AFE für vier vollständig differenzielle oder acht einendige Eingänge.
Development Tool
Analog Devices Inc. SDP-K1 Controllerboard
Entwickelt proprietäre Bauelemente und Referenzschaltungen über eine USB 2.0 Hochgeschwindigkeitsverbindung.
