Analog Devices Inc. EVAL-AD4692-ARDZ ADC-Evaluierungsboard
Das ADC-Evaluierungsboard EVAL-AD4692-ARDZ von Analog Devices dient zur Demonstration des Betriebsverhaltens der AD4692-Produktfamilie von Analog-Digital-Wandlern (ADCs) und um Zugriff auf die enthaltenen Konfigurationsoptionen zu ermöglichen, die in der grafischen Benutzeroberfläche (GUI) des ACE-Plugins verfügbar sind. Die AD4692-Produktfamilie sind kompakte, hochpräzise 16-Bit Easy Drive Successive-Approximation-Register-ADCs (SAR), die für hochdichte Mehrkanal-Präzisionsdatenerfassungslösungen optimiert sind.
Die SDP-K1 ist das primäre Controllerboard für das EVAL-AD4692-ARDZ. Das Evaluierungsboard EVAL-AD4692-ARDZ entspricht den mechanischen und elektrischen Standards des Arduino® Uno Shield und ermöglicht so die Anbindung an das SDP-K1 sowie an verschiedene Software-Entwicklungskits anderer Hersteller.
Die Evaluierungslösung EVAL-AD4692-ARDZ beinhaltet die Industrial-I/O (IIO) FirmWare-Applikationstreiber der Baureihe AD4692 zur Gerätekonfiguration und ADC-Datenerfassung sowie das ACE-Plugin-GUI AD4692 zur Evaluierung des Betriebsverhaltens. Das EVAL-AD4692-ARDZ von Analog Devices kann durch Begrenzung der Abtastrate und der Anzahl der in der Evaluierungssoftware verwendeten Kanäle auch zur Bewertung des Betriebsverhaltens des AD4691, AD4693 und AD4694 verwendet werden.
Merkmale
- Voll ausgestattetes Evaluierungsboard für die Produktfamilie der Multiplex-SAR-ADCs AD4692
- Demonstriert das Betriebsverhalten und den Funktionsumfang der Bauteile AD4691, AD4692, AD4693 und AD4694
- Zwei Single-Ended-Eingangskanäle, die über SMA-Anschlüsse für die AC-Analyse verfügbar sind
- Sechs Kanäle für die DC-Spannungsanalyse an Bord
- Integrierte Referenzschaltung und Stromversorgungsstruktur für eine USB-Stromversorgungslösung
- ACE-Plugin für die Gerätekonfiguration und Datenanalyse im Zeit- und Frequenzbereich
- Kompatibel mit SDP-K1 und anderen Controllerboards im Arduino-Formfaktor
Applikationen
- Optische Leistungsüberwachung
- Medizinische Messgeräte
- Elektronische Prüf- und Messsysteme
- Automatisierte Testausstattung
- Batteriebetriebene Geräte
Erforderliche Ausrüstung
- PC mit Windows 10 oder neuerem Betriebssystem
- SDP-K1 Controllerboard und zugehöriges USB-Kabel
- Präzisionssignalgenerator und SMA-Ausgangskabel
- Analyse | Steuerung | Evaluierung (ACE) Software
- AD4692 ACE-Plugin aus dem Plugin-Manager oder der ACE-Plugin-Datenbank

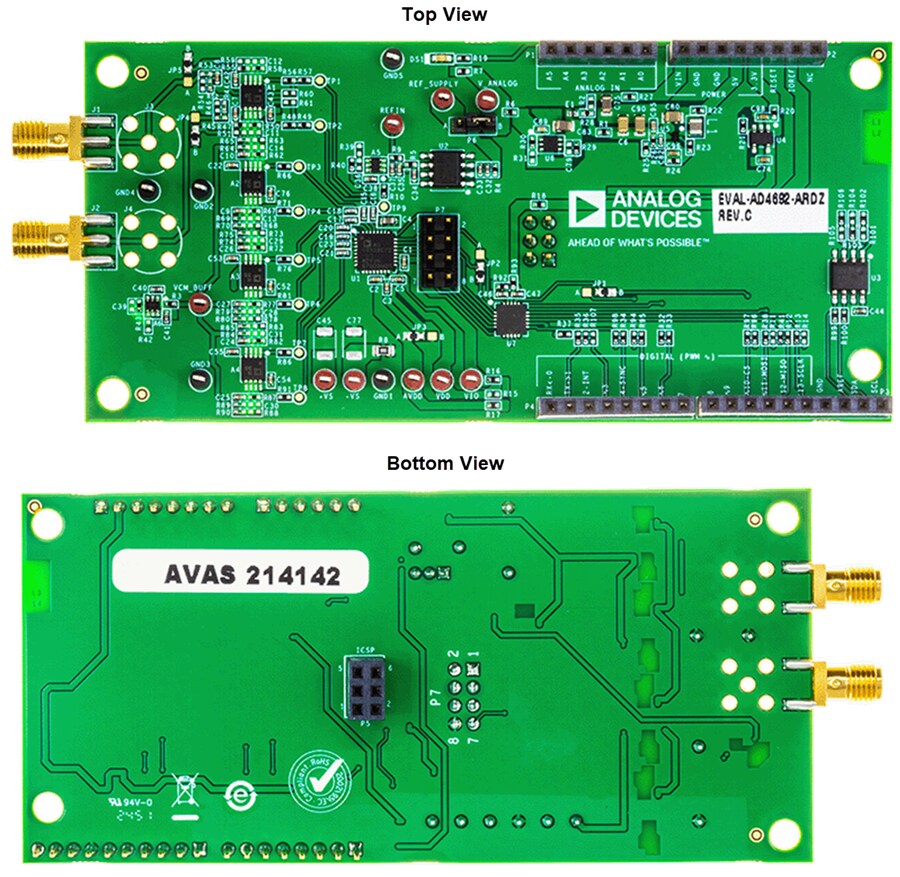

Board-Layout
Verwandte Multiplex-SAR-ADCs
Analog Devices Inc. AD4691/AD4692 Easy Drive Multiplex-SAR-ADCs
16-Bit-SAR-ADCs, optimiert für hochdichte, mehrkanalige Präzisions-Datenerfassungslösungen.
