Analog Devices Inc. EVAL-AD4880-FMCZ ADC-Evaluierungsboard
Das ADC-Evaluierungsboard EVAL-AD4880-FMCZ von Analog Devices demonstriert die Leistungsfähigkeit des Zweikanal-ADCs AD4880 mit integriertem Analog-Frontend (AFE) und ermöglicht den Zugriff auf einen begrenzten Umfang an Chip-Funktionen in der ACE-Softwareumgebung.
Das Evaluierungsboard EVAL-AD4880-FMCZ lässt sich über den feldprogrammierbaren Gate-Array (FPGA)-Mezzanine-Card (FMC)-Anschluss direkt an das Digilent ZedBoard anschließen. Das ZedBoard nutzt den System-on-Chip (SoC) Zynq7000 von Xilinx, auf dem Kuiper Linux und LIBIIO von Analog Devices laufen, die auf SD-Karte vorinstalliert sind, die im Evaluierungsboard-Kit enthaltenen sind. Das ermöglicht die Kommunikation mit dem Bauteil EVAL-AD4880-FMCZ und somit die Konfiguration des ADC sowie die Datenerfassung. Das ZedBoard stellt außerdem die Kommunikationsverbindung zum Host-PC und zum ACE-Software-Plug-in her.
Merkmale
- Umfassend ausgestattetes Evaluierungsboard für das Bauteil AD4880
- Analysis | Control | Evaluation (ACE) Software-Plug-in für die Gerätekonfiguration, Datenerfassung und Leistungsbewertung verfügbar
- Flexibles analoges Frontend
- On-Board-Stromversorgungslösung und Präzisionsreferenz
- On-Board-Taktgeneratorschaltung mit Steuerung der Abtastfrequenz über die ACE-Software
- FMC-kompatibel
Applikationen
- Digitale Bildverarbeitung
- Zellenanalyse
- Spektroskopie
- Hochgeschwindigkeits-Datenerfassung
- Digitale Regelkreise, Hardware in der Schleife
- Leistungsqualitätsanalyse
- Quellenmessgeräte
- Zerstörungsfreie Prüfung
Lieferumfang Kit
- EVAL-AD4880-FMCZ Evaluierungsboard
- PCB-Abstandshalter
- Micro-SD-Speicherkarte mit SD-Adapter mit Boot-Software für das Systemboard sowie Linux-Betriebssystem
Erforderliche Ausrüstung
- PC mit Betriebssystem Windows® 10 oder höher
- Digilent ZedBoard mit einem 12-V-Wandadapter-Netzteil
- Präzisionssignalquelle
- SMA-Kabel
Weitere Ressourcen

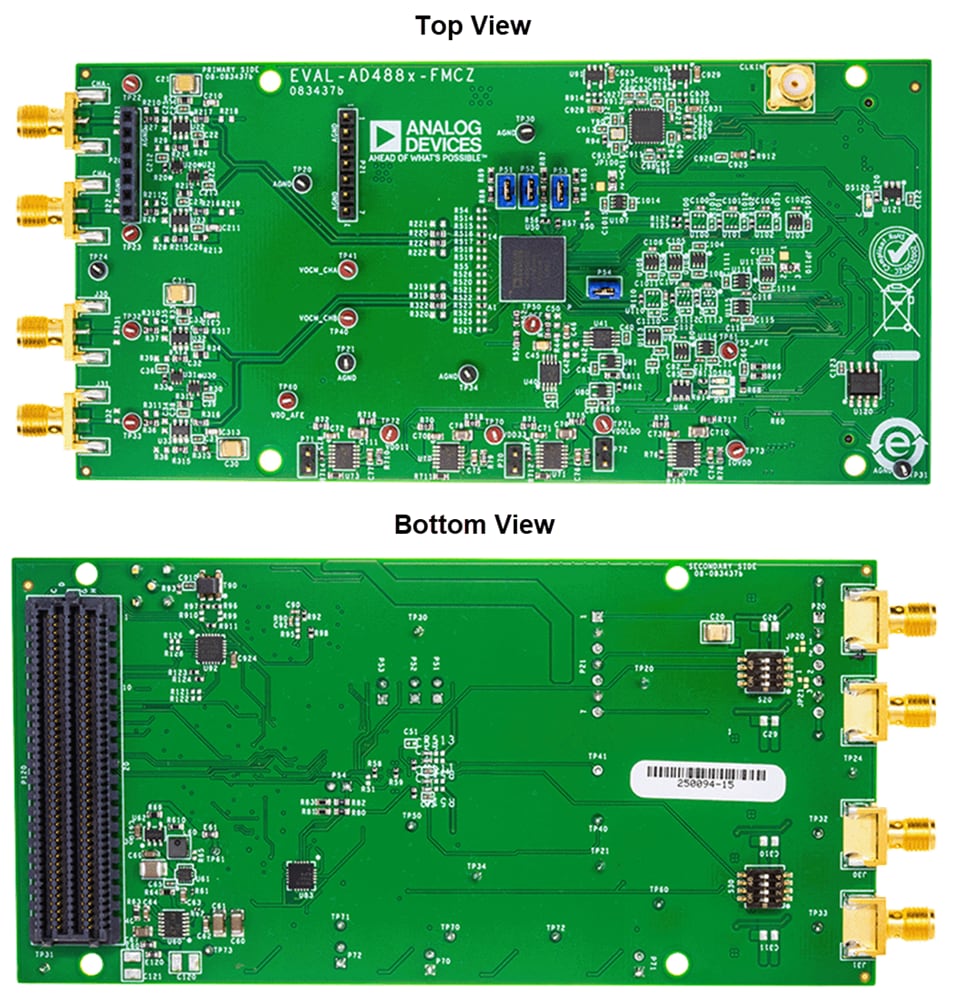

Board-Layout
Verwandtes analoges Frontend
Analog Devices Inc. AD4880 Analog Front End
Zweikanaliger 20-Bit-SAR-ADC mit integriertem analogen Frontend und Erfassung mit geringer Latenz.
