Analog Devices Inc. EVAL-ADCM Evaluierungskit

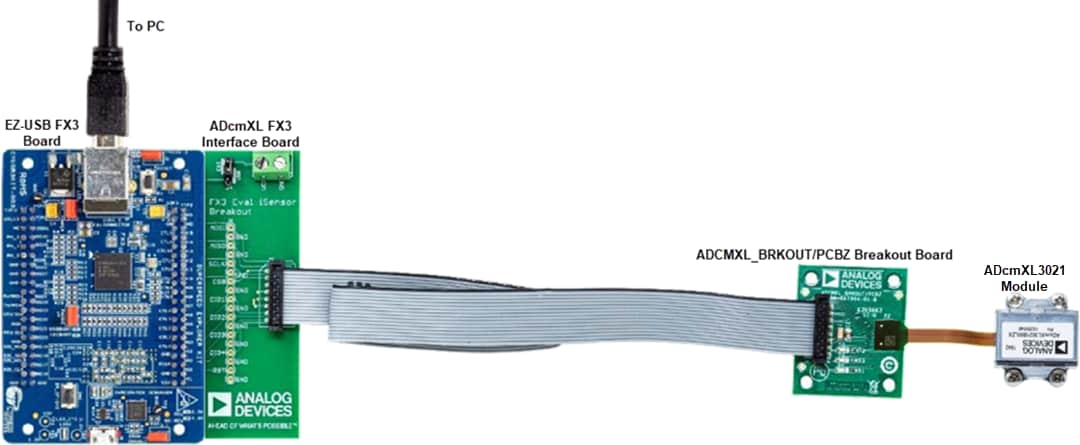

Das Analog Devices Inc. EVAL-ADCM Evaluierungskit ist eine Demonstrations- und Entwicklungsplattform, die auf dem ADcmXL3021 3-Achsen-Vibrationssensor-Modul basiert. Das EVAL-ADCM Evaluierungskit enthält ein ADcmXL3021 Sensormodul, ein Breakout-Board, ein ADcmXL Schnittstellenboard, ein EZ-USB^®-FX3^™-Board von Cypress Semiconductor und die Kabel zur Verbindung. Das EZ-USB-FX3-Board ermöglicht den Anschluss an einen PC, der Benutzern den Zugriff auf die Evaluierungssoftware für die mühelose Konfiguration des Moduls, die Registereinrichtung, die Datenanzeige und die Datenprotokollierung ermöglicht.

Merkmale

Ermöglicht die Evaluierung des ADcmXL3021 3-Achsen-MEMS-Vibrationssensormoduls
Verbindet sich mit dem PC für den Zugriff auf die Grafik-Benutzerschnittstelle (GUI)
Die Evaluierungssoftware ermöglicht eine mühelose Konfiguration des Moduls, eine Registereinrichtung, ein Daten-Display und eine Datenprotokollierung
Hochgeschwindigkeits-SPI-zu-USB-Adapter für Hochgeschwindigkeits-Echtzeit-Streaming (RTS)

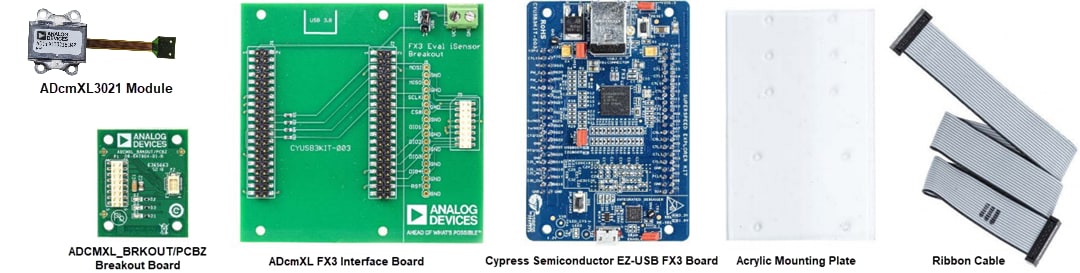

Kit-Lieferumfang

• ADcmXL3021 Module

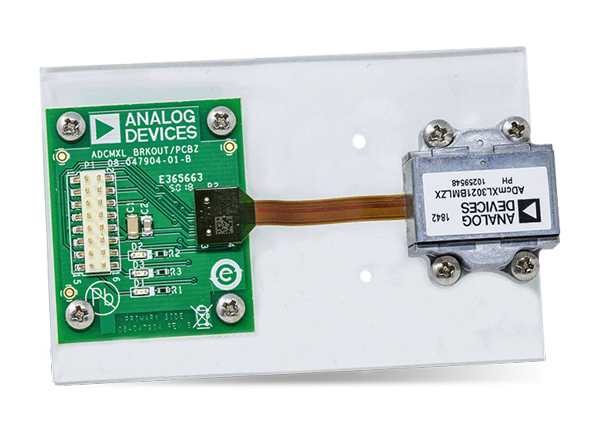

• ADCMXL_BRKOUT/PCBZ Breakout Board
• ADcmXL FX3 Interface Board
• Infineon Technologies EZ-USB™ FX3 Board (CYUSB3KIT-003)
• Acrylic mounting plate (2" x 3")
• 8x Mounting Screws
• 2" Ribbon Cable, 16-pin conductor, 2mm connector pitch (required for RTS Mode communications link)
• 12" Ribbon Cable, 16-pin conductor, 2mm connector pitch
