Analog Devices Inc. EVAL-ADPL21501-AZ Wandler-Evaluierungsboard
Das Wandler-Evaluierungsboard EVAL-ADPL21501-AZ von Analog Devices enthält den ADPL21501, einen Mikropower-Aufwärtswandler (DC/DC) im ThinSOT™-Gehäuse. Der ADPL21501 ist für Systeme mit höherer Leistung und einer Strombegrenzung von 100 mA ausgelegt. Ein strombegrenztes Regelverfahren mit fester Ausschaltzeit spart Betriebsstrom und sorgt so für einen hohen Wirkungsgrad über einen breiten Laststrombereich.
Die kurze Ausschaltzeit von 400 ns des ADPL21501 ermöglicht den Einsatz winziger, flacher Kondensatoren und Induktivitäten, wodurch Kosten und Platzbedarf in platzsparenden mobilen Anwendungen minimiert werden.
Das Evaluierungsboard EVAL-ADPL21501-AZ von Analog Devices verfügt über eine Anwendungsschaltung mit einer Ausgangsspannung von 30 V, die in einem Eingangsspannungsbereich von 1 V bis 6 V und bei einem Laststrom von 500 μA betrieben wird.
Merkmale
- VOUT = 30 V, VIN-Bereich = 1 V – 6 V, IOUT = 500 μA
- Über einen Widerstand programmierbare Ausgangsspannung
- Verfügt über ein strombegrenztes Regelverfahren mit fester Ausschaltzeit
- Interne Kompensation und Sanftanlauf
- Bewährtes PCB-Layout
- Vollständig montiert und getestet
Applikationen
- Tragbare Elektronik
- Notstromversorgung
- Digitalkameras
- Stromversorgung für organische Leuchtdioden (OLED)
- Medizinische Diagnoseausstattung
Erforderliche Ausrüstung
- Ein 10-V-, 1-A-DC-Netzteil
- Digitale Multimeter (DMM)
- Lastwiderstände, die bei einer Ausgangsspannung von 30 V bis zu 500 μA ableiten können

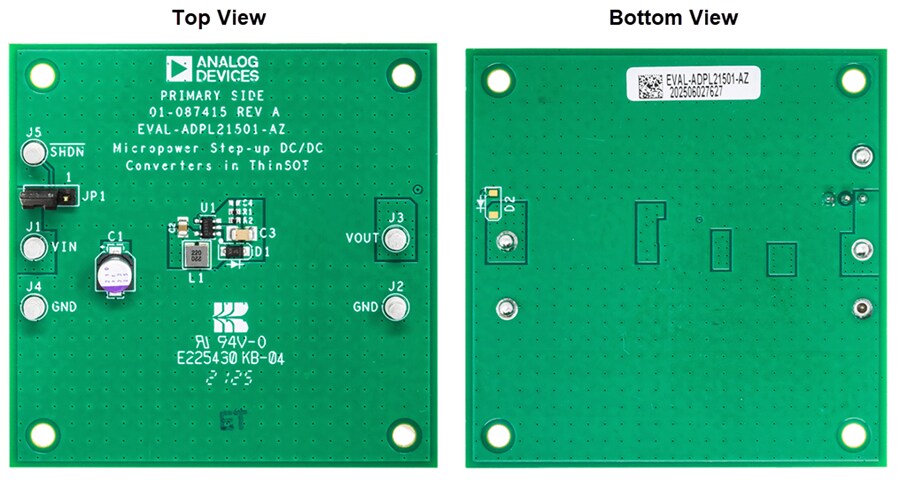

Board-Layout
Verwandter Aufwärts-DC/DC-Wandler
Analog Devices Inc. ADPL21501 Micropower-DC/DC-Aufwärtswandler
Für Systeme mit höherer Leistung, einer Strombegrenzung von 100 mA und einem Eingangsspannungsbereich von 1 V bis 15 V.
