Analog Devices Inc. EVAL-ADPL21504-AZ Wandler-Evaluierungsboard
Das Wandler-Evaluierungsboard EVAL-ADPL21504-AZ von Analog Devices enthält den ADPL21504, einen Mikropower-Aufwärtswandler (DC/DC) im ThinSOT™-Gehäuse. Der ADPL21504 ist für Systeme mit höherer Leistung und einer Strombegrenzung von 350 mA ausgelegt. Ein strombegrenztes Regelverfahren mit fester Ausschaltzeit spart Betriebsstrom und sorgt so für einen hohen Wirkungsgrad über einen breiten Laststrombereich.
Die kurze Ausschaltzeit von 400 ns des ADPL21504 ermöglicht den Einsatz winziger, flacher Kondensatoren und Induktivitäten, wodurch Kosten und Platzbedarf in platzsparenden mobilen Anwendungen minimiert werden.
Das Evaluierungsboard EVAL-ADPL21504-AZ von Analog Devices verfügt über eine Anwendungsschaltung mit einer Ausgangsspannung von 20 V, die in einem Eingangsspannungsbereich von 2,5 V bis 4,2 V und bei einem Laststrom von bis zu 20 mA betrieben wird.
Merkmale
- VOUT = 20 V, VIN-Bereich = 2,5 V – 4,2 V, IOUT = bis zu 20 mA
- Über einen Widerstand programmierbare Ausgangsspannung
- Verfügt über ein strombegrenztes Regelverfahren mit fester Ausschaltzeit
- Interne Kompensation und Sanftanlauf
- Bewährtes PCB-Layout
- Vollständig montiert und getestet
Applikationen
- Tragbare Elektronik
- Batterie-Backup
- Digitalkameras
- Stromversorgung für organische Leuchtdioden (OLED)
- Medizinische Diagnoseausstattung
Erforderliche Ausrüstung
- Ein 10-V-, 1-A-DC-Netzteil
- Digitale Multimeter (DMM)
- Lastwiderstände, die bei einer Ausgangsspannung von 20 V bis zu 20 mA ableiten können

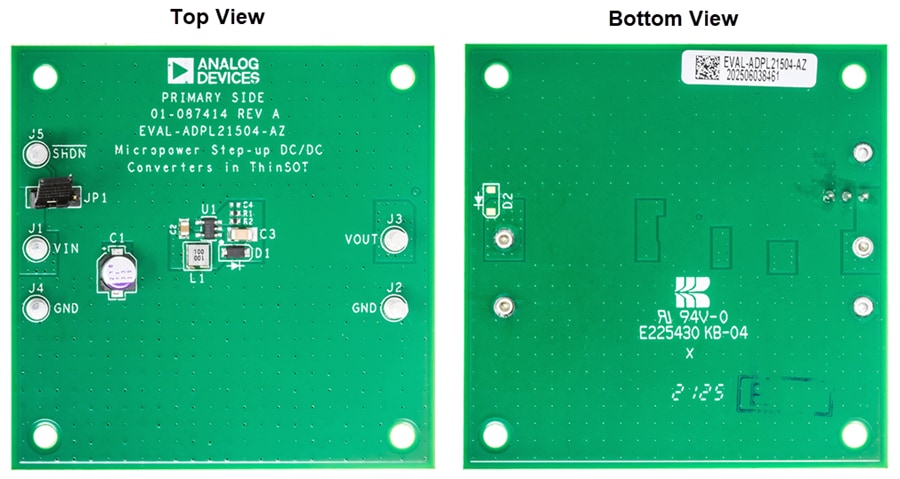

Board-Layout
Zugehöriger Aufwärts-DC/DC-Regler
Analog Devices Inc. ADPL21504 Micropower-DC/DC-Aufwärtswandler
Für Systeme mit höherer Leistung, mit einer Strombegrenzung von 350 mA und einem Eingangsspannungsbereich von 1,2 V bis 15 V.
